МДГГ - мікродифузійні газовий пальник

  1. переваги
  2. Технічна характеристика
  3. Схема пальники МДГГ

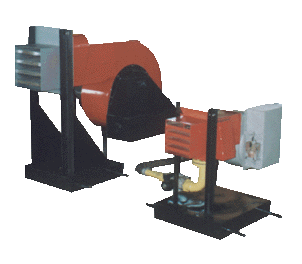

пальник МДГГ   Мікродифузійні газові пальники потужністю 0,5 - 25 МВт призначені для високоекономічного і екологічно чистого спалювання природного газу, а також газів, що відходять різних виробництв: синтетичних газів, коксодоменний газів і т

пальник МДГГ

Мікродифузійні газові пальники потужністю 0,5 - 25 МВт призначені для високоекономічного і екологічно чистого спалювання природного газу, а також газів, що відходять різних виробництв: синтетичних газів, коксодоменний газів і т.д. МДГГ застосовується в малих і середніх котлах серій Е, ДЕ, ДКВР, КВГМ, ПТВМ, в печах обпалювання будівельних матеріалів і керамічних виробів, сушилах, в термічних нагрівальних і технологічних печах.

Використання пальників типу МДГГ, завдяки новій технології спалювання газу вдало поєднує кращі гідності кінетичного і дифузійного механізмів горіння, дозволяє в різних областях застосування знизити витрати газу до 5-10% в порівнянні з існуючими в даний час пальниками інших типів.

МДГГ забезпечені засобами простий і швидкої настройки стосовно до конкретних умов застосування.

переваги

  • малий коефіцієнт надлишку повітря
  • екологічна чистота
  • мале аеродинамічний опір
  • стійкість процесу горіння
  • короткий факел
  • висока рівномірність температурного поля в топковому просторі
  • високий коефіцієнт регулювання

Пальники газові мікродифузійні серії МДГГ призначені для спалювання природного і технологічного газу в котлах (парових та водогрійних), печах і інших паливовикористовуючих установках. Пальник відповідає ГОСТ 21204-83, ГОСТ Р 50591-93.

Технічна характеристика

Найменування параметра Тип пальника 35 75 100 150 250 500 800 1200 1800 2500 Номінальна теплова потужність, МВт 0,35 0,75 1 1,5 2,5 5 8 12 18 25 Тиск газу в коробі пальника, мм вод.ст. 120 120 120 120 150 150 250 250 250 250 Номінальна витрата газу, м3 / год 35 75 100 150 250 500 800 1200 1800 2500 Коефіцієнт надлишку повітря m 1,04 1,04 1,04 1,04 1,04 1,04 1 , 04 1,04 1,04 1,04 Коефіцієнт робочого регулювання 5 5 5 5 6 6 7 7 7 7 Аеродинамічний опір по повітрю, мм.вод.ст. 50 50 50 50 75 75 100 100 100 100 Габаритні розміри, мм A 130 165 190 200 220 270 360 440 540 600 B 170 200 200 220 250 260 280 310 350 400 C 230 275 300 320 340 400 500 600 700 800 D (Dу ) 25 50 50 65 65 80 100 100 125 125 E 130 165 165 185 250 250 250 250 250 250 F 180 220 250 265 280 330 420 510 620 680

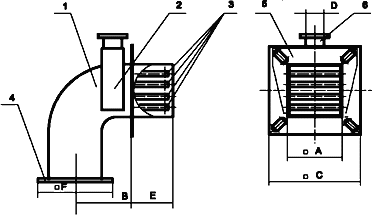

Схема пальники МДГГ

Схема пальники МДГГ

1. короб повітряний;
2. колектор газорозподільний;
3. колектора стабілізатори;
4. фланець воздуховода;
5. фланець приєднувальний до амбразури котла;
6. патрубок підведення газу.

Пальник працює наступним чином: Газ подається по патрубку 6 в газорозподільний колектор 2, де через бічні вводи надходить в колектора-стабілізатори 3. З колекторів- стабілізаторів газ системою струменів проникає в зносять потік повітря, де змішується, утворюючи за сривной кромкою стабілізатора 3 паливну суміш . Новоутворена суміш підпалюється від високотемпературних продуктів згоряння, рециркулює в зоні зворотних струмів за кожним коллектором- стабілізатором. Початковий підпал пальників здійснюється від зовнішнього запального пристрою або від електричної свічки запалювання (для пальників до 1,5МВт).
