Замовив я собі камеру заднього виду з китайського сайту за 700 руб і через два місяці прийшло мені це чудо китайської промисловості, ну раз прийшло треба ставити бо при парковці назад до сих пір не можу до кінця відчути габарити машини постійно не доїжджаю по пів метра, по дзеркалам здається що все пипец а насправді там ще танцювати можна. Загалом дістало мене виходити з машини і дивитися скільки там місця. На Волзі до речі такого не було не розумію по чому але там габарити задньої частини машини відчувалися набагато краще.
Установка: знімаємо облицювання торпеди, магнітолу, приєднуємо дроти і ось тут я накосячілі. Став перевіряти камеру шляхом приєднання проводів до акумулятора про переплутав полярність, але начебто пронесло коли я під'єднав правильно камера запрацювала (як виявилося не надовго). простягнув проводи в багажник прикрутив камеру до бампера, припаяв харчування, запобіжник (було вже о другій ночі) став перевіряти а вона не працює. Матюкався я неабияк спати охота сил вже немає ну в загальному в засмучених почуттях пішов спати.
Вранці а точніше вже вдень став шукати причину під'єднав ДВД програвач включив запалювання задню швидкість вуаля картинка на магнітоли з'явилася, значить справа в камері, розрізав пластмасовий кожух де відео вихід і живлення з'єднуються в один провід, там виявився перетворювач напруги на 3 вольта і отгоревшій контакт на фото видно. Припаяв контакт і все запрацювало. Поставив камеру на місце, з'єднав дроти і поставив облицювання багажника.
Після настройки Зручна штука вийшла хоча по початку не дуже їй довіряв. Виставив червону лінію так щоб до краю бампера залишалося 30 см.
Загалом то і все Фото додаються.

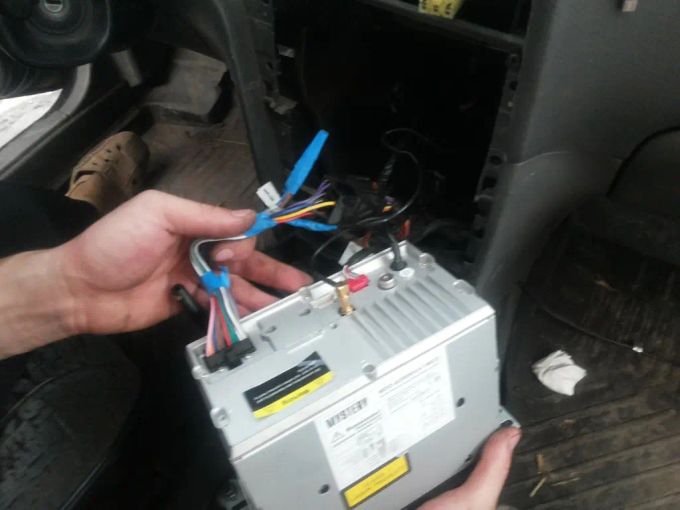

знімаємо облицювання торпеди
витягуємо магнітолу

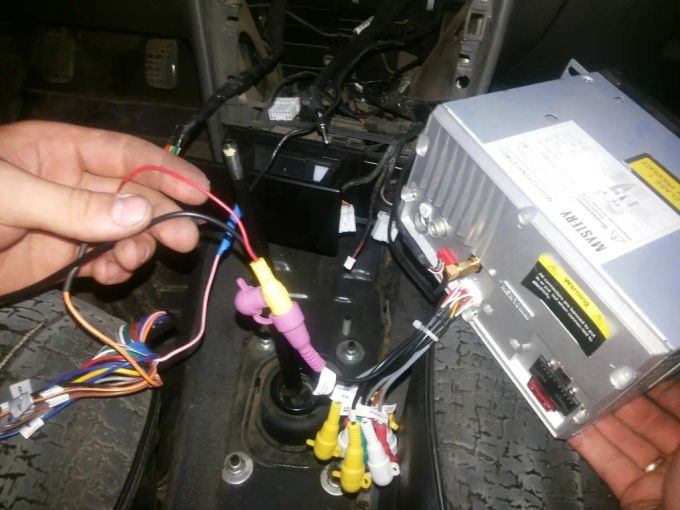

Припаюємо провід сигналу включення камери до одного з висновків магнтоли
Під'єднуємо відео кабель камери
ставимо на місце магнітолу і облицювання торпеди

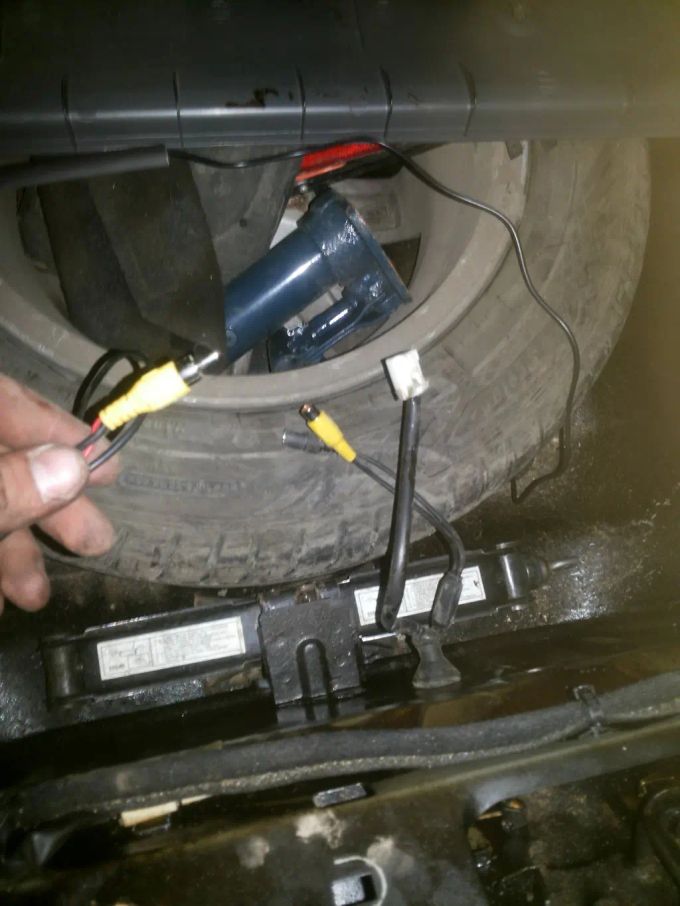

простягаємо провід під бородою, знімаємо заднє сидіння і простягаємо провід в спеціальне віконце в багажник

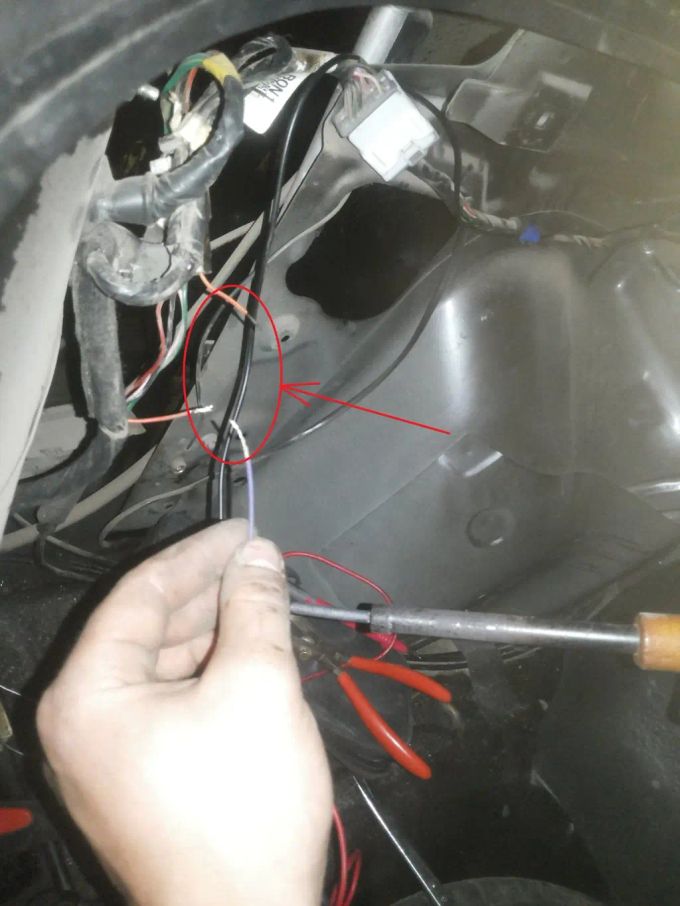

просовуємо провід від камери в місці з проводами на підсвічування номера і задніми протитуманними фарами
розрізаємо провід живлення ліхтарів заднього ходу і припаюємо через запобіжник 5 ампер харчування камери
ось цей контакт отгорел
ось що вийшло
