Прораховуючи варіанти опалювальної системи, власники приватного житла і квартир в наші дні все частіше вирішуються на установку водяного контуру під покриттям підлоги. Цей спосіб економічний і універсальний: він може бути як основним, так і додатковим джерелом тепла, його застосовують в будь-яких приміщеннях - від ванної до лоджії. Щоб досягти максимальної ефективності подібного опалення, варто заздалегідь дізнатися, які краще труби для теплої підлоги і як визначитися з їх кількістю.

Вимоги до труб, співвідношення розмірів

До питання про те, яку трубу краще використовувати для теплої підлоги, слід поставитися з усією серйозністю: це пояснюється специфічними умовами роботи водяної системи опалення. Матеріал повинен бути тільки новим і відповідати цілому переліку технічних вимог.

1.Удельний вага, технологія виготовлення. Не допускається монтаж «підпільного» обігріву зі сталевих водогазопровідних труб, навіть якщо вони зроблені з нержавіючої сталі. СНиП (Будівельні Норми і Правила) забороняють використання зварних труб в закритих системах теплої підлоги. Заборона діє незалежно від різновиду шва (прямий він або спіральний).

Ще один мінус труб, виготовлених зі сталі - велику вагу. «Пиріг» теплої підлоги, що включає бетонну стяжку, і без того має значну вагу. Сталевий контур різко збільшує навантаження на перекриття.

2. Стійкість до зовнішніх впливів. Саме від неї залежить довговічність контуру, що заливається бетоном. Моноліт після застигання стає потужним накопичувачем і розподільником тепла (варіанти з використанням «сухий» стяжки менш ефективні). Єдиний мінус: діагностика при поломки складна, заміна окремої ділянки трубопроводу практично неможлива. При пориві систему доведеться демонтувати цілком.

Щоб уникнути подібних неприємностей, вибирають труби з хімічно інертного, термостійкого матеріалу (повинен витримувати 90-95 оС), повністю захищеного від корозії, з гладкою внутрішньою поверхнею, що не схильної до утворення вапняних відкладень. Ідеальний вибір - труба зі спеціальним захистом від кисневої дифузії.

3. Міцність. Із зовнішнього боку на стінки тисне стяжка, зсередини - теплоносій. Хоча критичні показники тиску малоймовірні, труба повинна бути розрахована на 10 бар (на випадок екстремальних стрибків).

4. Достатня довжина. Контур повинен бути цілісним, оскільки будь-які з'єднання (муфти, фітинги, зварювання) - це потенційні місця протікання. Чи не виявлений вчасно порив призводить до затоплення сусідів знизу або до короткого замикання в електромережі. Ще один аргумент проти стиків - велика ймовірність «заростання» труб і засмічення системи в цих місцях.

Довжина контуру визначається розрахунковим шляхом. Зазвичай матеріал для теплої підлоги поставляється в бухтах і відпускається в погонних метрах. Пластичність дозволяє надати трубі криволінійну форму з вигинами потрібного радіуса.

розміри труб

Найпопулярніші діаметри контуру - 16 і 20 мм, значно рідше застосовується матеріал ∅ 25 мм. Вирішуючи, яка краще труба для теплої водяної підлоги, враховують наступне:

• чим менше діаметр, тим більше гідравлічний опір і менше здатність до теплообміну;
• при збільшенні діаметру доводиться нарощувати товщину стяжки - в результаті піднімається рівень підлоги (це не завжди можливо), збільшується навантаження на перекриття.

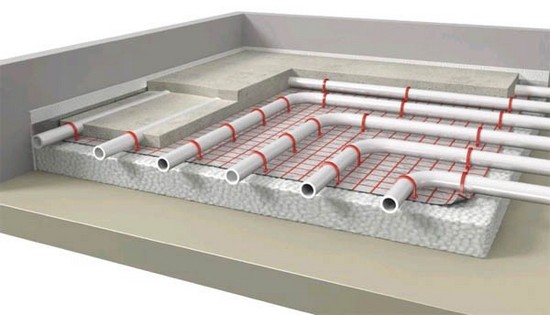

Приклад пристрою водяного статі з пінополістиролом

Від обраного діаметра залежить граничний метраж контуру. При збільшенні довжини труби гідравлічний опір рідини зростає і може перевищити технічні можливості циркуляційного насоса. Створюється ефект «замкненої петлі»: насосний агрегат качає теплоносій, а він стоїть на місці.

У таблиці 1 вказані рекомендовані співвідношення діаметрів та граничних показників довжини контуру.

Таблиця 1

16 60-70 20 80-90 25 100-120

Якщо максимальної довжини одного контуру недостатньо, то рекомендується використовувати додаткові контури.

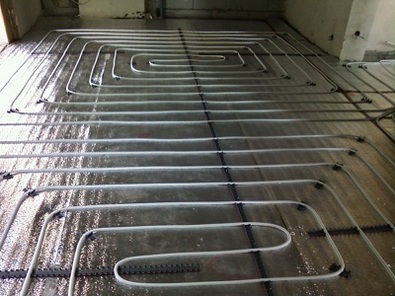

Водяна тепла підлога з декількох контурів

Який матеріал труб краще?

Знаючи основні вимоги до труб, легше оцінити переваги та недоліки матеріалів, найбільш часто використовуваних для монтажу гідравлічного статі.

зшитий поліетилен

На відміну від звичайного поліетилену, в якому зв'язку між вуглеводневими ланцюжками дуже слабкі, його вдосконалений аналог набагато щільніше. В результаті пресування під високим тиском виходить зшитий поліетилен (РЕХ), що володіє безліччю позитивних властивостей:

• стійкість до механічних навантажень - полімер не тріскається, не тріскається, не стирається, його неможливо подряпати;
• термостійкість - виріб нормально працює в діапазоні 0-95 ° С, плавлення починається після 150 оС, горіння - при 400 ° С;
• корозійна і біологічна стійкість - на зшитому поліетилені ніколи не з'явиться іржа або грибок;
• екологічність - матеріал повністю безпечний для здоров'я, ні за яких умов він не виділяє шкідливих сполук.

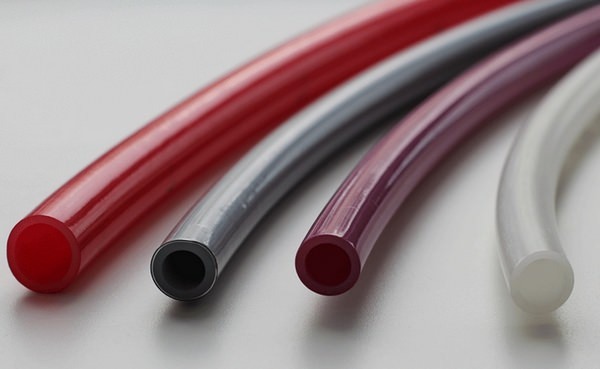

Труби із зшитого поліетилену

Часто запитують: якщо порівнювати різні труби для теплої підлоги - які краще укладаються? Найпластичнішими вважаються саме РЕХ-труби: вони легко гнуться і не ламаються навіть після кількох перегинів на одному і тому ж ділянці.

Фахівці рекомендують при виборі РЕХ-труб звернути увагу на дві важливі характеристики:

• ступінь зшивання - вона повинні бути не менше 65-80%, інакше матеріал буде неміцним;
• спосіб зшивання молекул.

У таблиці нижче вказані різновиди труб із зшитого поліетилену, які можна використовувати для виготовлення водяного статі.

Таблиця 2

PEX-a 75% PEX-b 65% PEX-c 60%

Найвищою якістю володіють труби категорії РЕХ-a, але ціна їх досить висока. Більш доступна по Стомость категорія РЕХ-b, теж має хороші технічні характеристики.

Тепла підлога з трубопроводом із зшитого поліетилену

металопластик

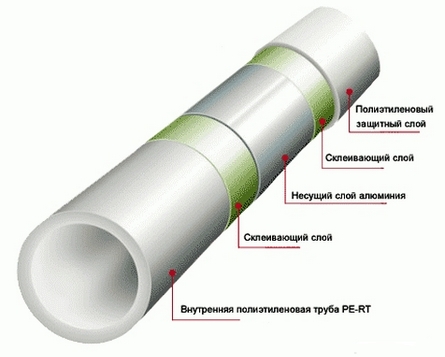

Це недорогий і надійний варіант, який користується підвищеним попитом. Матеріал складається з декількох шарів, склеєних між собою. Внутрішня сторона стінок ідеально гладка за рахунок полімерного покриття. Воно охороняє алюмінієву основу і клейові склади від руйнівної дії води.

Металопластикові труби також складаються з поліетилену (зшитого або термостійкого) і мають додатковий алюмінієвий шар

Плюси металопластикових труб:

• тривалий термін експлуатації - виробники гарантують їх працездатність протягом 50 років;
• корозійна стійкість;
• безпеку для здоров'я - полімери хімічно нейтральні, не реагують з розчиненими у воді речовинами;
• малу питому вагу;
• хороші звукоізоляційні якості - теплоносій переміщається по контуру практично безшумно.

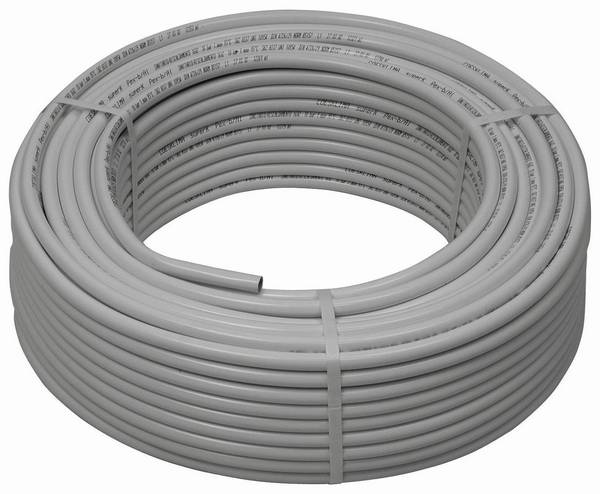

Труби з металопластику

поліпропілен

Матеріал має очевидні переваги: ​​він довговічний, екологічний, доступний за ціною. При необхідності труби з'єднують за допомогою паяльника (зварюють). Стики виходять абсолютно нероз'ємними і міцними.

Однак є багато суттєвих мінусів для використання цього матеріалу для системи теплої підлоги. Один з них - незручність при монтажі. Поліпропілен досить жорсткий, тому мінімальний радіус згину відповідає 8-9 діаметрам трубки (у зшитого поліетилену -5-6). Наприклад, 16-міліметрову поліпропіленову трубу можна укладати з кроком не менше 128 мм. Іноді цього недостатньо для забезпечення заданої теплової потужності. Крім цього поліпропілен має невисоку теплопровідність і високим ступенем лінійного розширення. Ще один нюанс - жорстка вимога до температури: в приміщенні, де монтується контур має бути не менше 15 ° С.

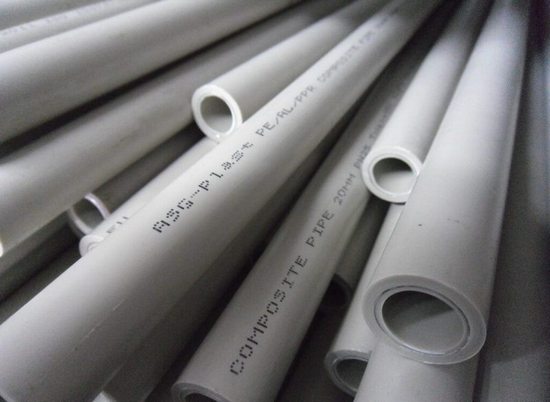

Трубопроводи з поліпропілену широко затребувані для монтажу водопровідних систем і радіаторів опалення, а для теплої підлоги це не кращий варіант

мідь

Цей метал успішно конкурує з синтетичними матеріалами. Переваги міді такі:

• висока теплопровідність;
• довговічність - при виконанні всіх технічних вимог до монтажу та експлуатації труби прослужать не менше 50 років;
• пластичність;
• термічна і механічна міцність - мідна трубка ні за яких умов не лопне, не потріскається і не розплавиться.

До недоліків мідних труб відносяться:

• висока вартість матеріалу - до витрат на самі труби додається вартість мідних з'єднань;
• складність монтажу - він здійснюються за допомогою трубогиба і прес-машини, для обслуговування такого обладнання необхідна професійна підготовка;
• чутливість до якості води - якщо вона лужна або кислотна, починається корозія труб (те ж саме відбувається при контакті міді зі сталевими фітингами).

Тепла підлога з мідних труб

Підводячи підсумки порівняння матеріалів, відзначимо, що фахівці рекомендують зупинити свої вибір на поліетилені або металопластиці.

Розрахунок кількості труб і схеми укладання

Визначившись, які краще купити труби для монтажу теплої підлоги, слід розрахувати їх кількість. З цією метою викреслюють схему укладання:

• на аркуші міліметрового паперу в масштабі будують план кімнати;
• схематично наносять предмети великогабаритних меблів і побутової техніки - під ними монтувати труби не рекомендується;
• на вільній площі креслять контур відповідно до обраної схеми.

Існують наступні основні варіанти схем водяних контурів теплої підлоги:

1. «Змійка». Трубу прокладають спочатку уздовж периметра кімнати, а потім - паралельно одній зі стін і в кінці приходять до початкової точки. Спроектувати і реалізувати цю схему нескладно, однак для неї характерний серйозний недолік. Поки теплоносій послідовно, по змійці, проходить через всю кімнату і повертається до колектора, він встигає охолонути. Ділянка статі, наближений до врізки, нагрівається набагато сильніше, ніж віддалений.
2. «Равлик» або «спіраль». Труба весь час повторює контури периметра, рухаючись до центру. Після досягнення центральної точки труба повертається до колектора. Під час монтажу контур укладають з подвійним інтервалом, щоб було місце для зворотного ходу. У цьому варіанті тепло більш рівномірно розподіляється по підлозі.

«Равлик» передбачає лише один різко окреслений вигин - в середині схеми. Тому можна використовувати жорсткі труби, що мають великий радіус вигину.

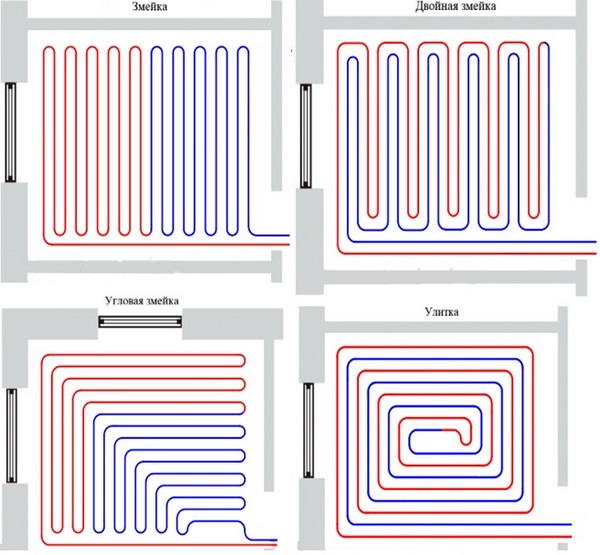

Можуть бути різні варіанти основних схем укладання теплої підлоги

При проектуванні роблять проміжні виміри, щоб не вийти за межі максимальної довжини контуру, яка залежить від діаметра труби (таблиця 1). Велику кімнату ділять на кілька секторів, для кожного з яких розробляють окремий контур, що підключається до загального колектору. У цій ситуації буває доцільно використовувати комбіновану схему: більшу частину приміщення укласти «равликом», а залишок - змійкою.

Читайте також: Підключення терморегулятора до теплої підлоги .

У процесі складання плану укладання труб враховують такі моменти:

• від стін роблять відступ 15-20 см;
• крок між сусідніми лініями контуру може бути змінним - найчастіше досить 15-30 см, а на ділянках з великими тепловтратами інтервал зменшують до 10-15 см.

По готовому кресленню заміряють загальну довжину всіх контурів, множать на масштаб і отримують необхідний метраж труби.
