Найбільш простою конструкцією для самостійного виготовлення володіє зварювальний апарат, заснований на принципі роботи контактної або точкової електрозварювання . Причому така точкове зварювання своїми руками з мікрохвильовки буде і найбільш доступною технологією не тільки в плані необхідного багажу знань, а й за величиною витрат для досягнення поставленої мети.

Що таке контактне зварювання

Контактним точковим зварюванням називають спосіб з'єднання заготовок у вигляді листів металопрокату або приварювання до конструкцій різних штучних виробів: болти, шайби, заклепки та багато іншого. Найбільш широке застосування ця технологія контактного зварювання знайшла в таких галузях промисловості, як автомобілебудування, літакобудування та приладобудування.

Володіння апаратом точкового зварювання дає ряд переваг і додаткових можливостей, а саме:

• можливість зварювання виробів з листового металопрокату з малою товщиною;
• здатність зварювати легкоплавкие метали;
• акуратний і міцний зварювальний шов.

Основною перевагою контактного точкового зварювання є те, що на ній можна навчитися працювати самостійно, маючи всього лише базовий рівень знань. Для цього необхідно трохи потренуватися і ви зможете домогтися при роботі на такому апараті високої продуктивності, при порівняно невеликих витратах витратних матеріалів та електроенергії.

трансформатор

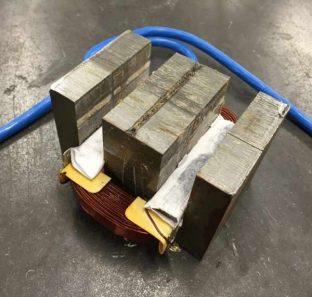

Основною складовою частиною будь-якого зварювального апарату, що використовує електричний струм для процесу термічного з'єднання різних металів, є силовий трансформатор, якщо не враховувати сучасні електронне инверторное зварювальне обладнання. Причому майбутній зварювальний трансформатор повинен мати великий коефіцієнт трансформації для здатності генерації великих зварювальних струмів.

Процес контактної точкової електрозварювання грунтується на законі Ленца-Джоуля, який говорить, що електричний струм при протіканні через провідник виділяє кількість теплоти, що дорівнює квадрату сили електричного струму, помноженому на опір ділянки цього провідника за одиницю часу:

Q = I ** 2 x R x t.

Тобто, при силі струму, наприклад, в 1000 ампер на невеликій ділянці контакту буде виділятися велику кількість теплової енергії. Залежно від тривалості часу проходження електричного струму спочатку теплової енергії буде вистачати для того, щоб розплавити ділянку контакту легкоплавких алюмінієвих листів, а при тривалому контакті - точково сплавити сталеву жесть.

Звідси одним з кращих кандидатів для виготовлення апарату точкового зварювання своїми руками буде силовий трансформатор, взятий зі старої зламаною мікрохвильовки. Як правило, потужність таких підвищувальних трансформаторів від мікрохвильової печі коливається в межах від 700 ват до 1,5 кіловата, що цілком достатньо.

Майте на увазі: що в якості зварювального трансформатора можна взяти будь-який відповідний силовий трансформатор з потужністю приблизно в 1 кВт, але найбільш зручним все-таки, на наш погляд, є перетворювач напруги від мікрохвильової печі, його простіше переробити.

Покрокова інструкція

Перш за все, для цього нам знадобиться мінімум інструменту і пристосувань, якими цілком має, мабуть, будь-яке домашнє господарство, а саме:

• невелика углошлифовальная машина з відрізним кругом по металу;
• електродриль або шуроповерт зі свердлами;
• молоток і зубило;
• набір слюсарного інструменту у вигляді плоскогубців, різних викруток і т. п.

Отже, приступаємо:

1. беремо силовий трансформатор від мікрохвильової печі і демонтуємо вторинну обмотку, вона буде більшою за обсягом, головне, не переплутайте. Для цього найкраще розрізати по краях в місці зварювання сталевий сердечник і вибити непотрібну обмотку молотком і зубилом. Але також можна спробувати акуратно зрізати болгаркою або ножівкою по металу виступаючі краї цієї обмотки, а що залишилися її частини в сталевому сердечнику просто вибити зубилом.

Важливо! Ні в якому разі не зашкодить первинну обмотку, вона є основним елементом майбутнього зварювального трансформатора. Її можна не знімати з сердечника.

1. Виготовляємо вторинну обмотку нашого майбутнього зварювального трансформатора. Для цього нам знадобиться відрізок мідного ізольованого проводу перетином приблизно в 50 мм 2 або близько 8-10 мм в діаметрі (візуально в палець завтовшки) і довжиною в 70-100 сантиметрів. Основною умовою при виборі такого проводу - це те, що він повинен бути обов'язково новим і неушкодженим.

Наметовому цей мідний провідник на центральний муздрамтеатр сталевого сердечника нашого трансформатора так, щоб вийшло два-три повних витка. Причому це треба зробити таким чином, щоб витки на муздрамтеатрі були серединою мідного провідника, а кінці, що залишилися були приблизно рівними по довжині.

1. Збираємо зварювальний трансформатор. Для цього розібрані частини сталевого муздрамтеатру встановлюємо на місце їх рівно так, як вони стояли, попередньо перед цим змастивши місця контакту епоксидною смолою або іншим клеєм, відповідним для цих цілей. Затискаємо всю конструкції в лещатах і чекаємо повного затвердіння клею.

Звичайно, якщо є можливість, то можна зварити ці частини муздрамтеатру, але при цьому необхідно надійно захистити обмотки трансформатора від можливого пошкодження розплавленим металом або іскрами.

1. Закріплюємо виготовлений зварювальний трансформатор на платформі, найкраще для цього взяти якусь ізольоване підставу у вигляді міцної пластмасової пластини, дерев'яної дошки або товстої фанери. Розмірами приблизно по ширині в 150 мм і довжиною від 300 до 700 мм, що буде визначати в подальшому глибину свариваемой заготовки.

Сам трансформатор варто вкрити захисним коробом, в якому необхідно виконати вентиляційні отвори для природного охолодження.

1. Далі, виготовляємо зварювальні контакти. Причому один з них повинен бути нерухомий і витримувати великі навантаження, тому робимо його з міцного кронштейна, який жорстко закріплюємо на підставі трансформатора. До цього кронштейну за допомогою мідного наконечника підключаємо один з кінців дроту вторинної обмотки.

інший контакт необхідно виконати рухомим так, щоб він міг рівно з'єднуватися з нерухомим, а й не робочому стані бути нормально розімкненим. Для цього робимо конструкцію другого контакту у вигляді важеля, який закріплюємо на підставі і пружної за допомогою еластичної гумової стрічки або сталевої пружини. На важелі кріпимо кронштейн зварювального контакту, на який підключаємо другий, що залишилася провід вторинної обмотки зварювального трансформатора.

Зварювальні контакти найпростіше зробити з мідного прута 10-20 мм в діаметрі, зробивши при цьому конусоподібні загострення на кінцях. Можна, звичайно, використовувати спеціально призначені для контактного зварювання стрижні з вольфраму або на основі сплавів берилієвої бронзи з цирконієм.

1. На завершення робимо електричну частину, тобто підключаємо первинну обмотку до мережі 220 В. Для цього також можна скористатися шнуром живлення з вилкою від нашої розібраної мікрохвильовій печі, тим більше він там більше вже не потрібен.

Для автоматизації процесу зварювання необхідно зробити вимикач. Найкраще для цих цілей підійде так званий микрик або вимикач натискного типу, його також можна взяти з мікрохвильовки, він буде перебувати в ланцюзі блокування відкриття дверець.

Мікровимикач ставимо на розрив первинної обмотки, тобто мережі 220 В, а розташувати його найзручніше, закріпивши на важелі рухомого контакту.

Увага! Всі контакти і оголені частини електричного кола 220 В, виготовленого нами зварювального апарату, необхідно ретельно ізолювати за допомогою ПВХ ізоляційної стрічки.

1. Все, точкове зварювання з мікрохвильовки готова. Вам залишається для початку потренуватися, щоб зрозуміти, як протікають основні процеси зварювання для різних металів в залежності від форми і товщини виробів. А ось після цього можна приступати до практичного застосування вашого апарату контактного зварювання по безпосередньому призначенню.

Споттер своїми руками з мікрохвильовки

Ми описали виготовлення своїми руками одного з варіантів конструкції точкового контактного зварювання. Хоча з такою ж легкістю на основі того ж силового трансформатора від мікрохвильовки можна зробити і інші схеми, в тому числі і споттер для проведення кузовних зварювальних робіт на автомобілі. Для цього замість стаціонарних притискних контактів робимо подовжені гнучкі контакти, використовуючи все той же мідний ізольований провід перетином 50 мм в діаметрі, але вже довжиною не менше 2 метрів на кожен зварювальний електрод.

Один з контактів буде масою і його виконують у вигляді мідної клеми з великою площею контакту. Другий електрод буде безпосередньо зварювальним і його виготовляють у вигляді металевого прута з міцним упором, на кінці якого роблять спеціальний загострений мідний контакт на кінці для простої точкового зварювання.

А ось для виготовлення справжнього споттера, який не поступається промисловим зразкам, знадобиться додатково виконати, як мінімум, електричну схему управління і формування зварювального імпульсу, а також доведеться пристойно витратитися на різні комплектуючі та витратні елементи для проведення повноцінних ремонтних кузовних робіт.

Якщо у вас є свій досвід по виготовленню і застосуванню саморобних зварювальних апаратів контактного точкового зварювання, то поділіться ним в блоці коментарів.
