Чи є ви власником квартири в багатоповерховому будинку або приватного заміського будинку, присадибної ділянки в побуті може виникнути ситуація, коли необхідно купити насос для води . Причини для такого рішення можуть бути різні. Навіть в квартирах, що знаходяться на високих поверхах натиск води з централізованої системи водопостачання може бути недостатній для комфортних умов проживання. Що стосується приватних будинків, то в умовах, де підключення до магістралі неможливо, доводиться розробляти автономне водопостачання і водовідведення. І в кожному з випадків, досягти задовільних результатів можна лише за допомогою автоматичних гідросистем.

Якщо для повсякденного вжитку побутові насоси для води це ситуаційна необхідність, то для виробничих, промислових сфер і комплексів АПК дані зважених установки є обов'язковими. Без них стає неможливим якісне виконання будь-якої операції.

Занурювальні і поверхневі зважених насоси

Механічно гідропристрої можуть бути занурені в рідину, яку вони накачують і називають їх заглибні водяні насоси , Або розміщуватися поза рідини - поверхневі насоси.

Занурювальні гідромашини - це автономний блок з вбудованим герметичним двигуном, який ефективно працює, коли повністю занурений в рідину, відкачуючи і транспортуючи її з підземного джерела по трубопровідній системі під певним напором. Зустрічаються вони в багатьох сферах застосуваннях. Одноступінчаті використовуються в дренажних системах, відкачування стічних вод, гідросистем загального призначення і відкачування шламу. Економічним способом отримання високого тиску в відцентрової установки є наявність безлічі робочих коліс (багатоступінчастий насос). Багатоступінчасті заглибні установки зазвичай опускаються вниз по стовбуру свердловини і застосовуються в колодязях або для абсорбції води.

Тобто, до цієї групи можна віднести насоси для води глибинні або скважні, колодязні, дренажні і фекальні. Двигун глибинних агрегатів може бути штанговий (окреме розміщення приводу від апарату з з'єднанням через штангу) і безштангової (привід розміщується в водозабірної шахті). Як правило, насоси функціонують відцентровим або вібраційним способом.

Поверхневі ж апарати спроектовані для розміщення їх далеко від водного джерела і встановлюються безконтактно з середовищем, повідомляючи виключно через водозабірних шланг. Дальність розташування насоса від водного об'єкта, вимагає монтажу більш потужного апарат для якісної його роботи. Також враховується глибина вододжерела. Вона не повинна перевищувати 8 метрів.

Принцип роботи насосних установок

Найчастіше, досить складно розібратися і визначитися з вибором в розмаїтті гідравлічних механізмів, якщо не мати уявлення, як функціонують насоси для води . Коротка інформація про ці пристрої, не завжди дає повне уявлення про те, яким чином працює агрегат. Крім того, не всі споживачі володіють технічним і інженерною освітою. Дана стаття допоможе зорієнтуватися для правильного вибору обладнання і розширить кругозір на деякі з видів гідравлічних систем.

найпростіші механізми

Перша машина, яка перетворила енергію поточної або падаючої води в корисні форми енергії і вирішила задачу з транспортуванням води - водопідйомний колесо. Також варто згадати водопідйомний пристрій, який називається гвинтовий помпою або архімедовим гвинтом - механізм, історично використовується для перенесення води з низького рівня, наприклад, в зрошувальні канави, шляхом обертання гвинтової поверхні всередині труби. Підходить для транспортування гранульованих матеріалів, сільськогосподарських продуктів, рідин. Такий принцип роботи застосовується і в промислових системах управління.

Якщо змінити напрямок подачі води, в верхню частину гвинта, то вона приведе його в дію. Зворотний вплив на механізм має ті ж переваги, що при використанні гвинта для накачування: здатність обробляти дуже брудну рідку масу і регулювати швидкість потоку при високій ефективності.

Насос сильфонного типу конструктивно являє собою гофровану оболонку з одного або декількох шарів (у вигляді гармошки, помпи). При циклічних комбінаціях деформації або стиснення за рахунок тиску або механічного напруги, апарат перекачує рідину, зберігаючи при цьому міцність і герметичність.

Це досить примітивна конструкція, виготовлена ​​з металевих, пластикових або композиційних матеріалів. Сильфонні насоси можуть бути встановлені для регулярно користування або разового для перекачування хімічно активних, їдких рідких середовищ. Вони можуть служити для викачування рідини з каністр, бочок, бутлів і входити в конструкцію біотуалету як складової робочий елемент.

Поршневий або плунжерний насос

Це один з підвидів об'ємних гідросистем, який поєднує в собі характеристики апаратів, що діють за рахунок примусового витіснення і пристроїв з принципом «індукованого потоку». Він сприяє перекачування робочого середовища в невеликих кількостях або встановлюється в місцях, де тиск подачі в системі досить велика. На відміну від аналогів серед об'ємних гідроустановок, цей вигляд не ставитися до оборотних - через наявність клапанної системи розподілу, що здійснює зворотно-поступальні дії, апарат функціонально не здатний виступати в якості гідродвигуна.

Конструктивною особливістю гідроустановки є камера у вигляді нерухомого циліндра і розміщені в ній поршень і клапани. Рух поршня вгору зменшує тиск в нижній частині циліндра, збільшуючи його у верхній області камери. В результаті - робоче середовище надходить в циліндр за рахунок відкриття вхідного клапана. При цьому поршневий клапан знаходиться в закритому положенні і рідина з верхньої частини камери витісняється через вихідну трубу. Після чого поршень переміщається назад вниз, знижуючи тиск вгорі і збільшуючи його внизу. За рахунок цього відбувається закриття клапана на вході і його відкриття на виході. Перекачування в цей час не відбувається.

Камера з поршнем може розташовуватися не тільки вертикально у напрямку потоку середовища, але і ортогонально (перпендикулярно) їй. В цьому випадку, система розташування клапанів залишається колишньою - на вхідний і вихідний трубі.

Його, виправдано, можна вважати найпершим насосним механізмом, винайденим спочатку для пожежної безпеки. Свій розвиток поршневі пристрої отримали лише після того, як матеріал для їх виготовлення був замінений з дерева на метал. У міру того, як розвивалася промисловість дана система стала застосовуватися в гірничодобувній сфері, для відкачування рідини з шахт.

Поршневі насоси не слід плутати з роторно-поршневими, до яких відносяться аксіально-поршневі і радіально-поршневі гідромашини.

Апарати значно відрізняються між собою кількістю робочого елемента і його розміщенням щодо приводу. Насоси цієї категорії можуть проводитися з симплексним механізмом. Багато насоси зворотно-поступального типу можуть мати одні циліндр, два (дуплекс) або три (триплекс) циліндра, в деяких випадках від чотирьох або більше. Таким чином моделі об'єднані в групи:

• Одноконтактні (складаються з поршня, з якого тільки одна сторона переміщує рідина).
• Подвійної дії (двухплунжерние) - обидві сторони поршня контактують з текучим середовищем, причому кожен хід поршня одночасно виконує як всмоктування, так і витіснення. Таким чином, для двотактного насоса потрібні дві припливні труби і дві випускні труби.
• Потрійної дії та інші.

В сучасності вироби поршневого типу використовуються повсюдно - коли необхідна в побуті перекачування води з свердловин або колодязів, для накачування велосипедних шин або різних видів спортивних м'ячів. У промисловості поршневий принцип дії присутній в дозувальних обладнанні і апаратах високого тиску. Насос здатний генерувати більше стиснення ніж об'ємне переміщення і може бути як ручного дії, так і високоефективним з потужним приводом.

Роторний або крильчасті насос

Як одна з модифікацій поршневого типу, механізм складається з розміщених на роторі лопатей (крильчаток), які виконують зворотно-поступальне переміщення всередині порожнини камери і двох пар впускних і випускних клапанів. У деяких випадках лопаті можуть мати змінну довжину і / або натягатися для підтримки контакту зі стінками під час обертання. Рухомі лопаті зміщують рідку середу з всмоктуючої порожнини в нагнетательную, запобігаючи клапанною системою перетік в зворотному напрямку. В цілому пристрій відносять до двоходовому механізму, оскільки його конструкція виключає холостий / сухий хід.

Ручні роторні установки в основному застосовні для мастила, рідко паливного матеріалу, води або гідравлічних підсилювачів високого тиску (вакуумні). Моделі із середнім тиском включають в себе такі додатки, як карбонатори використовувані для порціонної роздачі, наприклад, безалкогольних напоїв або в кавоварках, автоматичного регулювання викидів вихлопних газів, а також в системах хімічної і газової промисловості.

Мембранний тип насоса

Це об'ємного дії механізм, який використовує комбінацію зворотно-поступальних рухів. Пружна, закріплена пластина з гуми, термопласта або тефлону, вигинаючись виконує функцію, рівноцінну поршня в поршневому апараті. Рух мембрани і відповідно робочої середовища проводитися в результаті впливу на них приводу і клапана, розміщеного по обидва боки від діафрагми.

Проходить за одну з пластин стиснене повітря, здавлює її, таким чином переміщаючи рідину до виходу, одночасно з цим друга пластина навпаки вбирає рідку масу, тим самим створюється вакуумний простір. Після проходження циклу напрямок руху стисненого повітря змінюється в протилежну сторону і хід імпульсу повторюється знову.

В процесі роботи апарату тиск повітря на випускає мембрану при кожному циклі порівнянно прирівнюється напору рідкого середовища. Такі властивості механізму дозволяють використовувати пристрій із закритою випускний клапанною системою без втрат в якості і експлуатаційних терміни. Агрегати досить прості в конструкції і здатні методом самоусмоктування перекачувати воду, хімічно агресивні середовища або рідкі маси з великим вмістом частинок.

Відцентровий насос

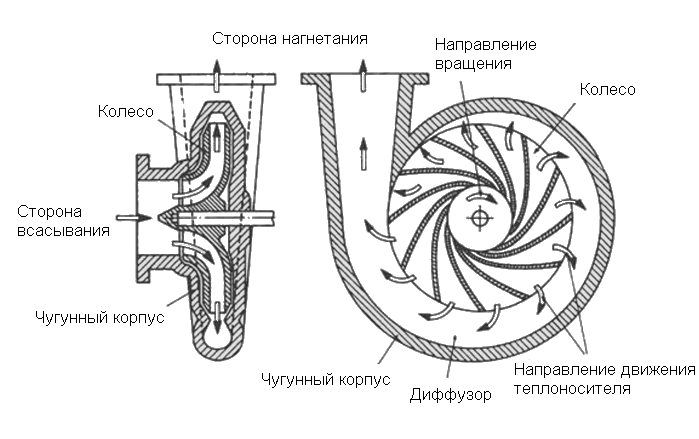

У світі гідравліки найбільшу перевагу віддається відцентровим апаратів. В основі системи лежить робочий орган у вигляді колеса з рядом вигнутих лопатей, встановлених всередині захисних дисків. Робоче колесо, завжди занурене в рідину і при обертанні воно змушує її також обертатися. Це надає відцентрову силу частинкам рідини, яка радіально виводиться назовні. Оскільки механічна енергія передається рідини, тиск і кінетична енергія робочого середовища будуть збільшуватися на нагнітальної стороні робочого колеса. З боку всмоктування рідина витісняється до периферії, викликаючи зниження тиску в центрі. Таке низький тиск допомагає постійно висмоктувати потік робочого середовища в систему.

Це безперервний процес. І це пояснює важливість, наповнення робочим середовищем перед пуском відцентрових насосів. Якщо спочатку в системі немає робочого середовища, зниження тиску, що виникає в результаті обертання повітря на стороні всмоктування робочого колеса, буде занадто малим для того, щоб потік рідини засмоктувався всередину.

Робоче колесо розташовується всередині корпусу, тому що виходить рідина буде збиратися всередині нього і рухатися в напрямку обертання робочого колеса до нагнітального патрубка. Якщо тиск робочого колеса опускається до тиску насиченої пари, може статися небезпечне явище - вода почне закипати, утворюючи бульбашки пара, в результаті чого, матеріал робочого колеса з часом буде пошкоджений. Це явище називається кавітацією. Чим більше висота всмоктування, тим менше повинно бути тиск для підйому води з її боку. Це обмеження накладає умови на максимальну висоту всмоктування, яка може бути у гідроустановки. Щоб уникнути проблеми кавітації, слід ретельно підбирати апарат.

Залежно від способу застосування колеса можуть бути закритого, відкритого та напіввідкритого типу. Якщо робоча рідина містить тверді домішки, бажано використовувати відкритий тип робочого колеса. Але цей тип дещо менш ефективний.

Серед представлених на ринку моделей існують види для піску, хімічно активний мас або шламу. Масове використання даного типу насосів обумовлено простотою конструкції і низькою собівартістю при виготовленні.

вихровий насос

Це один з видів лопатевих гідромашин, який посилює натиск невеликого обсягу рідкого середовища без наявності механічних домішок. Встановлюють такі апарати як насос для чистої води в побутових системах автоматичного водопостачання, а також для іригації, хімічної промисловість і котельних установок.

В якості ведучого органу обладнання виступає колесо з розміщеними на ньому лопатями. Метод подачі робочого середовища в кожух є принципово відмінною характеристикою гідравлічної системи від аналогів. Надходить вода під впливом відцентрової сили, що виникає в результаті обертання колеса, всмоктування пазів і їх розрядження рухається по периферії до центру (тобто по-іншому, ніж у відцентрових апаратах). Після накопичення в камері достатнього обсягу, рідина починає свій рух уздовж лопатей, в зворотному напрямку і, отримавши швидкісну енергію, відкидається в отливной канал.

Завершення циклу відбувається вирівнюванням сил, після чого він запускається повторно. Це призводить до того, що на кожній лопаті утворюється вихор, що збільшує тиск.

Іншими словами, повітряний потік створений обертанням импеллера (робочого колеса) всмоктується в корпус установки вакуумним способом, далі змішується з повітрям, що надходить при заборі робочого середовища. Подальший процес, заснований на різниці щільності виробляє відділення всіх компонентів один від одного. Повітря, що відокремився виводиться, а рідина при цьому продовжує здійснювати в камері свою рециркуляцию. При повному виведенні повітря з вхідної лінії, насос досягає повного наповнення водою і починає працювати в режимі відцентрової установки.

Не дивлячись, на складні рухи робочого середовища, конструкція агрегату досить проста.

струменевий насос

Даний механізм відрізняється від інших систем тим, що в ньому немає потягів робочого органу. У нього під тиском подається робоче середовище. Вилітаючи на великій швидкості з сопла вона за рахунок створюваного розрядження захоплює за собою рідину, що перекачується. Його дія базується на регулюванні швидкості руху - з підвищенням швидкості течії, зменшується тиск рідкої маси. Робочим середовищем можуть виступати рідкі маси, газоподібні речовини або гідросуміші.

Устаткування може застосовуватися як інжектор (для нагнітання) або ежектор (відсмоктування), едуктор, вакуумний або реактивний насос, аспіратор, в бойлерних і на електростанціях, для перекачування рідкої маси (допускаються всілякі домішки і включення до складу). Для запуску в роботу до установки необхідно підвести стиснене повітря або пар. Моделі, що функціонують під впливом пара визначають, як парострумінні, а від води - водоструминні.

гвинтовий насос

Це гідросистема об'ємного дії, яка переміщує рідку середу або тверді речовини уздовж гвинта. Базовий і рухливий орган пристрою - героторного або гвинтова пара, що складається з нерухомої області або статора (внутрішня спіраль) і ротора - рухомий зони (зовнішня спіраль). Вісь обертання спіралей, як правило, зміщена на величину ексцентриситету, яка при русі вздовж усього гвинта утворює герметично замкнуті порожнини. Щільність прилягання і обсяг кожної порожнини - визначає ККД і натиск всієї системи.

вібраційний насос

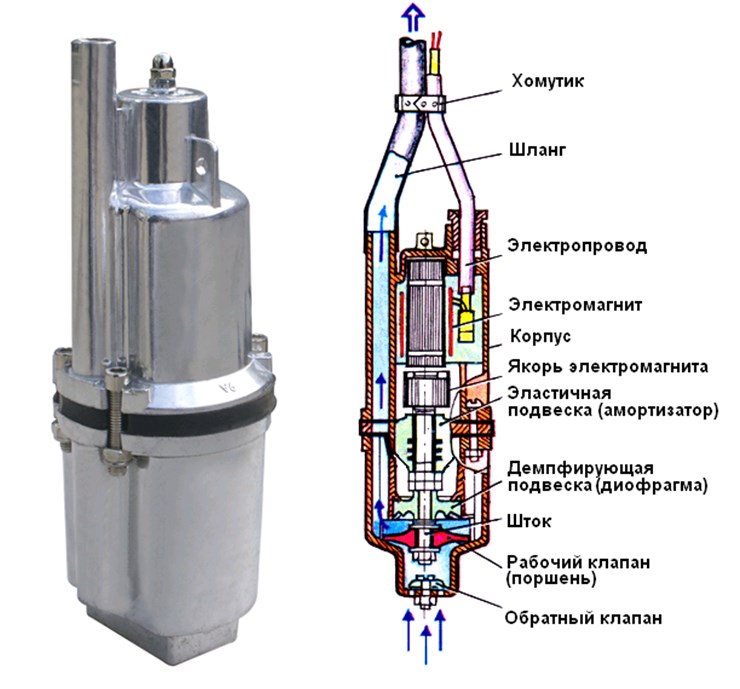

У конструкцію гідроустановки включений електромагніт, якір, з'єднаний зі штоком. По суті електромагніт забезпечує тяжіння якоря зі штоком, робочим механізмом (поршнем). Коли шток йде вниз, відкривається зворотний клапан і рідке середовище надходить в невелику камеру. Після чого поршень повертається у верхню частину циліндра, видавлюючи воду назад, але зворотний клапан при цьому закривається, і рідина йде в бічний патрубок. Таким чином маленькі порції води видавлюються споживачеві, але з великою частотою і відбувається перекачування води. Вібрація такого агрегату передається на рідку середу і стінки свердловин.

Як працюють насоси високого тиску?

Відсутнє Тиск в системе водопостачання є мало пріємною сітуацією. Якщо прийом душа і ванних процедур або використання води для незначних цілей ще якось терпимо і можливо здійснити в таких умовах, то що стосовно побутової техніки (опалювальний котел, посудомийна або пральна машина) - без достатнього напору в водозабезпечення вона може просто перестати функціонувати і вийти з ладу.

Раніше вважалося природним, що при відкритті крана або використання змиву в туалеті в інших точках водорозбору відбувається зниження напору, наприклад, в душі. Сьогодні, система підтримки постійного тиску зустрічаються все частіше і все більше людей хотіли б досягти високого рівня комфорту. Однак досягти цієї мети не так просто. Монтажникам часто доводиться шукати поєднання різних рішень і виконувати складні монтажні роботи, а результат зазвичай виходить занадто громіздким, гучним і неприйнятно витратним.

Такого роду проблеми вирішуються за допомогою інженерних розробок, представлених на ринку у вигляді насосів для води, з розширеним функціоналом, компактними габаритами, безшумною роботою або частотними регуляторами, здатних підвищувати і стабілізувати тиск води з міських магістралей і накопичувальних баків.

Мінімальна допустимі показники, обов'язкові для безперебійного функціонування більшої частини існуючих побутових приладів знаходяться в межах від 1 до 2,4 атмосфера. Для забезпечення пожежної безпеки та систем пожежогасіння вимоги куди більш високі і допускають мінімальний рівень - 3 атмосфери.

Існує два типи пристроїв високого або підвищеного тиску:

• З функцією самоусмоктування - конструктивно складні, мають високу продуктивність і дозволяють піднімати воду з неглибоких свердловин, колодязів, підземних резервуарів і баків для дощової води;
• Циркуляційні - компактні, з малою потужністю і простою конструкцією, легко встановлюються в систему (складаються з ротора, закріпленої на ньому крильчатки і двигуна).

Отже, якщо відцентровий насос здатний впоратися з проблемою місцевого характеру, то самовсмоктувальний застосовується для регулювання всієї водопровідної системи будинку або в квартири, організації автономного водопостачання.

Всі насосне обладнання, що підвищують тиск потоку води, функціоную в одному з двох режимів управління:

• Автоматичне регулювання здійснюється за допомогою чутливих датчиків, що реагують на потік в момент відкривання або перекривання крана.
• Ручне - припускає безперервність приладу незалежно, від того чи подається вода в даний момент чи ні. Відключення пристрою здійснюється вручну, необхідно стежити за тим, щоб апарат не перегрівся. Одним із прикладів практичного застосування обладнання є облаштування «теплих підлог», оскільки в таких системах необхідно постійно підтримувати тиск на потрібному рівні.

Для корпусних частини гідросистеми потрібне постійне охолодження. Цей процес забезпечують або крильчатки двигуна (сухий ротор) або перекачується рідина (мокрий ротор). У конструкцію насоса може бути включена захист від сухого ходу, перевантажень, циклічності.
