В попередній статті ми розглядали всілякі способи зарядки телефону без зарядного пристрою. Одним із способів має на увазі використання зовнішнього акумулятора - powerbank'a. Варто подібний пристрій від 500 рублів і здатне повністю зарядити смартфон кілька разів. Принцип дії зовнішнього портативного акумулятора досить простий, тому його легко можна зробити своїми руками. Розглянемо один з варіантів.
Power bank з ліхтаря Maglite з акумуляторними батареями
В цієї статті ми виготовляли саморобну світлодіодну лампу на ліхтар Маглайт. Зараз же спробуємо зарядити від нього стільниковий телефон. Ліхтар харчується від 3-х D-батарей. У моєму випадку батареї акумуляторні і мають пристойної ємністю.

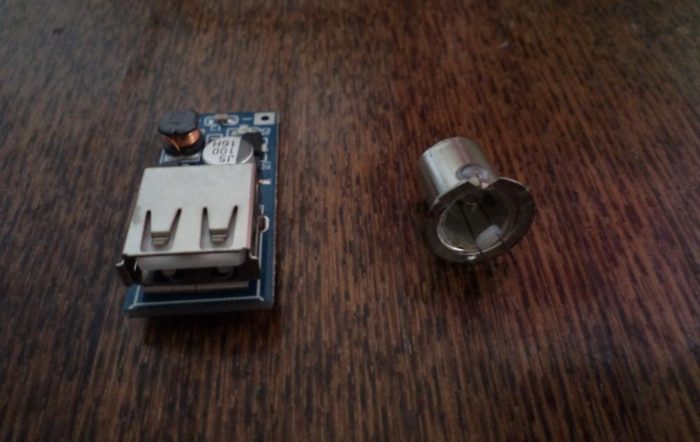

Комплектуючі саморобного Power bank Отже, для виготовлення саморобного power bank'a я використовував:
- власне ліхтар Maglite;
- згорілу розбиту Криптонова лампу від цього ліхтаря;
- дроти і molex-роз'єм
- перетворювач напруги з USB-входом.
Основна ідея полягає в тому, щоб з'єднати проводами контакти згорілої лампочки з перетворювачем напруги таким чином, щоб при установці лампи і включення ліхтаря харчування подавалося на перетворювач напруги. Але з'єднання повинно бути роз'ємним, інакше лампа не встановити в гніздо. Для цього я використовував 4-контактний molex-роз'єм від згорілого блоку живлення.

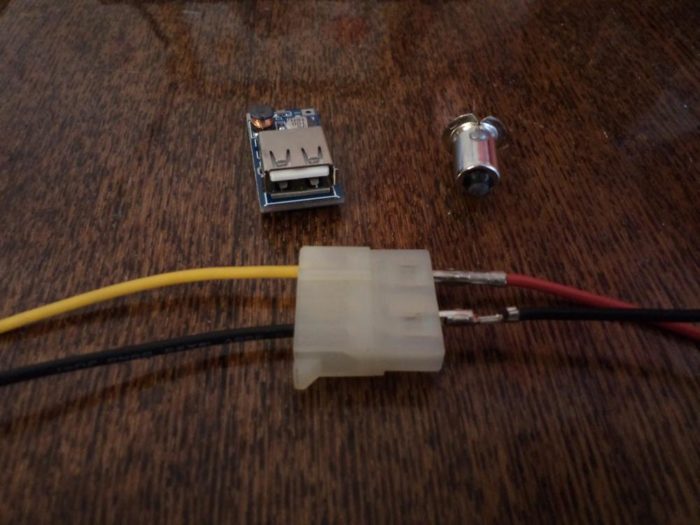

Виймаємо 2 контакту з роз'єму, трохи стискаємо і використовуємо як вилку Два дроти я вийняв (для чого голкою відігнув по 2 вусики на кожному контакті) і використовував як вилку, а що залишилися два в корпусі - як розетку.
Проводи повинні з'єднуватися таким образів Після цього припаюємо «вилку» до вусикам розбитою лампи і для міцності заливаємо цю справу термоклеем. «Розетку» припаюємо до перетворювача напруги і, при бажанні, робимо для плати відповідний корпус.

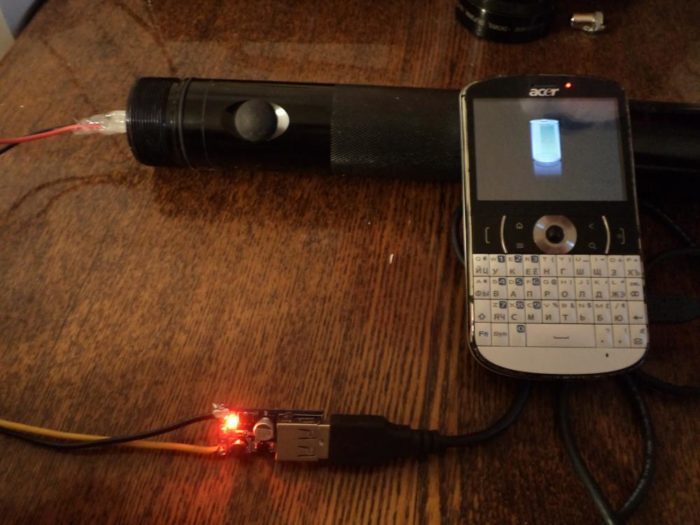

зарядка пішла Готово. Вставляємо лампу в ліхтар, підключаємо дроти до molex-роз'єму (розетки), дотримуючись полярності, приєднуємо за допомогою USB-кабелю наш телефон до перетворювача напруги, включаємо ліхтар і зарядка пішла. Пристрій гранично просте.
Детальніше про перетворювач напруги
Перетворювач напруги являє собою невелику плату і USB-входом і місцями (входами) для припаювання проводів. При подачі живлення на платі загоряється світлодіод. Вхідна напруга може варіюватися від 1,5 до 5 Вольт, вихідна завжди 5 Вольт. Тобто за допомогою цієї плати ви зможете зарядити смартфон або планшет від будь-якого джерела напругою до 5 Вольт, хоч від пальчикової батарейки. Максимальний вихідний струм приблизно як у USB-порту комп'ютера, тому заряджатися пристрій буде довше, ніж від побутової мережі.
Перетворювач напруги Варто перетворювач напруги менше 50 рублів на Аліекспресс (посилання нижче). Можна знайти подорожче і, відповідно, могутніше і надійніше або навпаки, дешевше.
висновок
Ліхтар в даному випадку використовувався просто як акумулятор. Головна «фішка» в перетворювачі напруги. З його допомогою ви зможете зарядити телефон від чого завгодно: акумуляторів металошукача, батарейок від ліхтарика і т.д. Просто підключаємо дроти від перетворювача до батарей і все. Їх навіть не потрібно виймати з приладу або ліхтаря. Повністю телефон ви не завжди зарядите від маленьких батарейок, тим більше що підсіли, але для декількох дзвінків заряду точно вистачить.
Перетворювач напруги на аліекспресс: https://goo.gl/kT5WnJ
