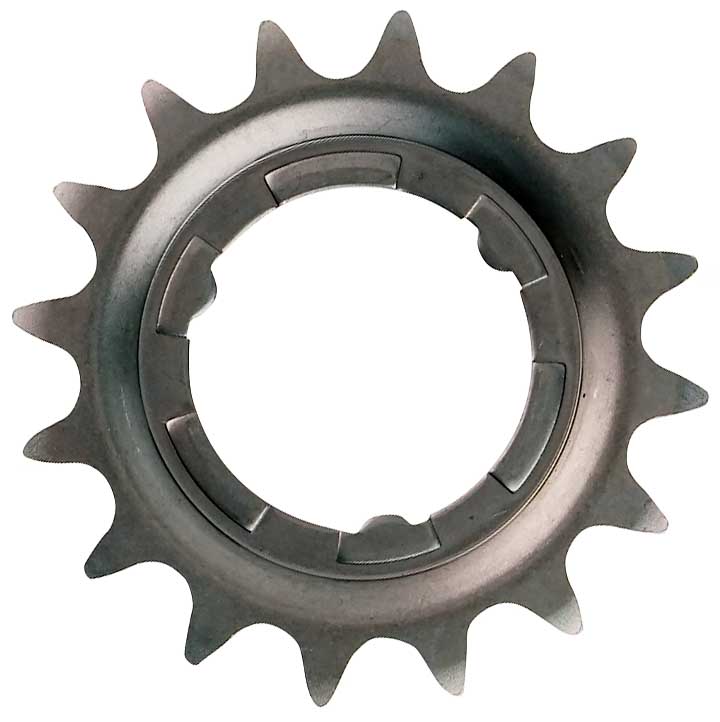

Задня зірочка Shimano для планетарних втулок.
Підібравши передню і задню зірочки відповідного розміру, можна підвищити або знизити загальний передавальний діапазон будь планетарної втулки. Звичайно за умови, що не буде перевищений максимально дозволений обертальний момент. На більшість сучасних планетарних втулок можна встановити трёхпазовие зірочки, переважно однакові навіть на втулках різних виробників. Купити зірочки для планетарних втулок можна з кількістю зубів від 13-ти до 24-х зубів. Все ж найменші зірочки не можна встановити на деякі втулки .
Більшість зірочок розраховані на 1/8 "ланцюг - ширше за ланцюг, яка використовується з дерайлером. Цю ланцюг можна використовувати з вузькими передніми зірочками, такими як на звичайних класичних перемикачах. У цих зірок високі зуби, які з цієї причини здатні утримати навіть провисшую ланцюг.
Зірочка утримується на місці завдяки пружинному стопорному кільцю, яке перед зняттям зірочки потрібно видалити за допомогою плоскої викрутки. Більшість зірочок для планетарних втулок мають зручну «блюдцеподобную» форму, що дозволяє точніше налаштувати лінію ланцюга, просто перевернувши зірочку. Для установки стопорного кільця потрібно просто замкнути його за допомогою викрутки.
Після перевстановлення зірочки непогано буде додатково закріпити стопорне кільце, простукать його легенько по колу молотком або пробійником. Особливо важливо добре закріпити задню зірочку на планетарних втулках з ножним гальмом, так як при зісковзування зірочки ви залишитеся без заднього гальма.
Також нескладно пристосувати будь-яку касетну зірочку Shimano, що не має вбудованої кільцевої прокладки. Доступні такі зірочки з 14 - 34 зубами. У них внутрішній діаметр такої ж, як на планетарних втулках, а ось кількість пазів не збігається - дев'ять пазів замість трьох. На шліфувальному верстаті потрібно видалити шість пазів, а куточки трьох, що залишилися пазів округлити. Через те, що зірочки касети тонше оригінальних, також може знадобитися тонка кільцева прокладка.
також діапазон передавальних чисел трансмісії можна налаштувати за допомогою заміни передньої зірочки, але ця процедура зазвичай більш витратна. Після установки великий задній або передній зірочки також буде потрібно купити більш довгий ланцюг.
3-швидкісні.
Усе сучасні трёхскоростние планетарні втулки , за винятком втулки з фіксованою передачею Sturmey-Archer S3X , Мають широкий діапазон з великими кроками між передачами. Більшість виробників велосипедів в більшості випадків встановлюють трёхскоростние планетарні втулки з дуже низькою для їзди по рівній місцевості середньої передачею для того, щоб найвища передача не виявилася повністю марною. На велосипеді з трёхскоростной втулкою корисно буде встановить задню зірочку побільше або передню зірочку поменше і на рівній місцевості користуватися верхньої передачею. При цьому для розгону і підйомів у тебе в запасі залишиться дві передачі. У такому випадку для даунхілу не залишиться передачі, але це невелика проблема, так як можна просто не крутити педалі .
Дійсності котиться вільно з гірки краще, ніж йти пішки під гірку або їхати на занадто низькій передачі на рівнинній місцевості! Передавальне відношення верхньої передачі у трёхскоростних планетарних втулок знаходиться в діапазоні 70 - 80 дюймів (5,6 і 6,4 метрів ходу, співвідношення ходу 5,0 до 6,0). Залежно від фізичної форми і стилю педалювання на велосипед з 26-дюймовим заднім колесом добре буде встановити провідну зірку на 46 зубів і задню зірочку на 22 зуба. Якщо у вас переважає місцевість з постійними підйомами та спусками, то можна встановити навіть менші передачі. З тукліпсамі (доцільні тільки зі втулками без ножного гальма) можна крутити педалі на високому каденс, тим самим знижуючи необхідність точного підбору передачі і роблячи прийнятними навіть дешевими трёхскоростние втулки з великим кроком між передачами.
5 - 8 швидкісні.
Для рівній місцевості на п'яти- і восьмишвидкісну планетарних втулках найкраще встановлювати передостанню зверху передачу, яка повинна мати передавальне відношення 70 дюймів (5,6 метрів ходу, співвідношення ходу 5,0). Але вибір цієї передачі і передавального відносини також залежить від твоєї фізичної форми і стилю педалювання. У будь-якому випадку у вас залишається одна передача вище для даунхілу або на випадок попутного вітру. Якщо у вашій місцевості відсутні круті підйоми, то на 7 або 8-швидкісний втулці як передачі для рівній місцевості найкраще встановити третю зверху передачу. В цьому випадку у вас буде цілих дві передачі на випадок сильного попутного вітру. Діапазону всіх сучасних п'ятишвидкісна втулок вистачає для їзди в місті . 7- і 8-швидкісні втулки мають передавальні відносини нижніх передач і крок між передачами, придатні навіть для гірських походів. Це хороша альтернатива дорогим 11- і 14-швидкісним втулкам .
9 і більше швидкостей.
На планетарних втулках з дев'ятьма і більше швидкостями передачу для рівній місцевості краще встановлювати третю зверху передачу. Знову ж це сильно залежить від вашої місцевості.
Гібридне перемикання передач.
У гібридному перемиканні передач одночасно використовується планетарна втулка зі звичайним перемикачем передач. Гібридне перемикання передач можна використовувати з будь-якою планетарної втулкою з тріскачкою. Для цього доведеться встановити подвійну або потрійну провідну зірочку, а також натягувач ланцюга. Як нього можна використовувати задній перемикач швидкостей без манетки і троса. Гібридне перемикання швидкостей дозволить використовувати переваги швидкого перемикання планетарної втулки, необхідного в місті, і отримати набір «резервних» передач. У деяких втулок ширина пазів достатня для установки двох модифікованих касетних зірок, що перемикаються заднім перемикачем. Зірочки 13/15 або 18/21 розбивають широкі кроки трёхскоростних втулок точно навпіл. Використовуйте вузьку ланцюг і призначені для неї зірочки.
Sturmey-Archer і SRAM випускають 3-швидкісні втулки зі шліцами, сумісними з 8-, 9- або 10-зіркові касети. Ці втулки особливо корисні на велосипедах, на які не можна встановити передній перемикач, і на велосипедах з маленькими колесами, де завдяки додатковому підвищенню передавального відношення планетарної втулкою стає непотрібною велика ведуча зірка.
Продавалися оригінальні касети з гібридною системою перемикання SRAM, які відмінно працювали. Але я вважаю за краще користуватися іншими комбінаціями. Оригінальну 8-швидкісну касету Shimano CS-HG50-8, 11-13-15-17-19-21-24-28, особливо добре встановлювати на велосипед з маленькими колесами. Касета 13-15-17-19-21-23-26-30 дозволяє досягти передач, схожих на звичайні дерайлерние трансмісії з передньої системою на велосипеді з великими колесами. У комбінації з втулками Sturmey-Archer дозволяє домогтися рівномірно розподіленого діапазону передач. При бажанні ви можете зібрати свою власну комбінацію.
Для використання 8-швидкісних касет вам буде потрібно 8-швидкісна ланцюг і 8-швидкісний перемикач (або 9-швидкісний перемикач з альтернативним підбиттям троса).
Хороша 9-швидкісна (кастомними) комбінація: 13-15-17-19-21-23-25-28-32 і 11-13-15-17-19-21-24-28-32. Провідну зірку в будь-який гібридною системою передач з планетарної втулкою, встановленої на пряму передачу, необхідно підбирати з передавальним відношенням близько 75 дюймів (6,0 метрів ходу, 5,5 співвідношення ходу) або трохи вище. Це якщо вам більше важлива максимальна ефективність на високих швидкостях, а не низькі передачі для підйомів. Намагайтеся частіше використовувати пряму передачу планетарної втулки, перемикаючись в основному на дерайлере. Передачі на планетарної втулки втулки використовуйте тоді, коли не вистачає діапазону або коли потрібно швидко знизити або підвищити передачу.
Врахуйте, що на деяких планетарних втулках не можна домогтися низьких передач навіть в гібридній системі, так як існують жорсткі обмеження по максимальному обертальному моменту. Зазвичай виробники вказують максимально допустиме співвідношення передньої зірки до задньої, яке насправді значно завищена. У більшості випадків вихід за допустимі рамки не призведе до поломки втулки, особливо при установці маленького заднього колеса і рівномірному педалюванні .
