На рис. VI.5 і VI.6 наведені схеми, часто застосовуються для систем водяного опалення з природною циркуляцією води. Двотрубними ці системи називаються тому, що в них гаряча вода розподіляється паралельно за всіма нагрівальних приладів з поверненням води з кожного приладу безпосередньо в котел без заходу її в інші прилади. На малюнках це зображено у вигляді двох окремих стояків (зазвичай розташовуються поруч), з яких по одному (гарячого) вода надходить в прилад, а по іншому (зворотному) відводиться з нього.

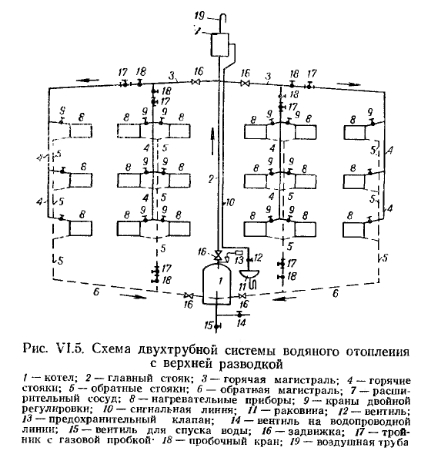

У двухтрубной системі опалення, наведеної на рис. VI.5, магістральні гарячі трубопроводи розташовуються у верхній частині будівлі, вище нагрівальних приладів; зазвичай їх прокладають на горищі, а іноді (наприклад, при безгорищних перекритті) під стелею верхнього поверху. Таку систему опалення прийнято називати двухтрубной системою опалення з верхнім розведенням.

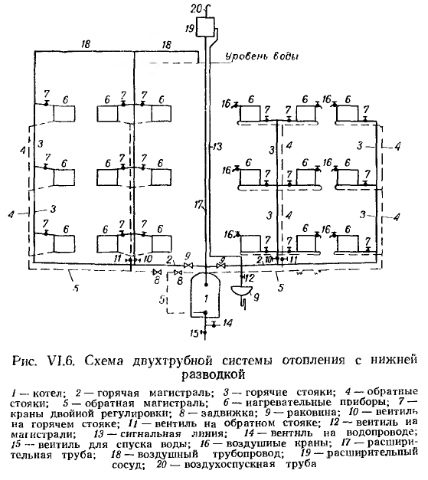

Систему, показану на рис. VI.6, називають двухтрубной системою опалення з нижнім розведенням. Принципово вона відрізняється від системи з верхнім розведенням лише тим, що вода з котла надходить в магістральний (гарячий) трубопровід, прокладений в нижній частині будівель, - під стелею підвалу, в підпіллі або в спеціальних каналах, які влаштовуються під підлогою першого поверху.
Перед пуском в дію кожну з цих систем заповнюють водою з водопроводу до рівня приєднання сигнальної труби в розширювальному баку. Перед наповненням системи водою відкривають всю запірну і регулюючу арматуру на трубопроводі (засувки, вентилі, пробкові крани, крани подвійного регулювання), ос- тазляя закритим лише вентиль 15 (див. Рис. VI.5) на спусковий лінії у котла. Коли з сигнальної труби, яка підводиться до раковини в котельні, потече вода, це покаже, що система повністю заповнена водою. Після цього вентиль 14 на водопровідній лінії закривають і приступають до розпалювання котла.
При недостатньому прогріванні нагрівальних приладів через засмічення трубопроводу і арматури або при появі течі з них воду з окремих дефектних стояків можна спустити без припинення роботи інших. Для цього закривають вентилі на стояках, які підлягають виключенню, а з трійника 17, розташованого в нижній частині стояка, вивертають газову пробку і спускають воду в каналізаційну мережу. Щоб прискорити видалення води, в стояк впускають повітря, для чого вивертають газову пробку у трійника 17, розташованого у верхній частині стояка.
В системі з верхнім розведенням повітря з котла, трубопроводу і нагрівальних приладів видаляють через розширювальний посудину в атмосферу. Оскільки об'ємна вага повітря менше об'ємної ваги води, то повітря знову збирається в найбільш високих точках системи. Для вільного виходу повітря з системи трубопроводи прокладають з ухилом. Ухили підводок до приладів приймають рівними 0,01, при цьому ухил гарячої підводки влаштовують в сторону приладу, а ухил зворотного підводки - в сторону від приладу.
Магістральні трубопроводи прокладають з ухилом не менше 0,003 у напрямку руху води.
Для видалення повітря з систем з нижнім розведенням використовуються повітряні труби 18 (ліва частина рис. VI.6) або повітряні крани 16 у нагрівальних приладів верхнього поверху (права частина рис. VI.6). Щоб уникнути можливої циркуляції води по повітряним трубам на них влаштовують петлі, в яких утворюються так звані повітряні «мішки-пробки» (див. Рис. VI.5).
Повітряні труби прокладаються горизонтально під стелею верхнього поверху. Якщо прокласти їх по горищі, то випаровується з системи вода буде замерзати на холодних стінках труб, в результаті чого в них утворюються крижані затори. У зв'язку з цим прокладка повітряних труб по горищах небажана.
При видаленні повітря з системи через повітряні крани (див. Праву частину рис. VI.6) підводки до нагрівальних приладів верхнього поверху приєднуються за схемою знизу вниз, т. Е. До нижніх пробках радіатора. У цих випадках радіатори самі є збірники повітря, з яких накопичився повітря періодично випускають через повітряні крани.
Вибір розташування магістральних гарячих трубопроводів залежить не стільки від економічних міркувань, скільки від конструктивних особливостей опалювального будівлі. Так, в будівлях з опалювальним підвалом або з суміщеною покрівлею (без горища) завжди слід застосовувати нижню розводку трубопроводів.
До переваг систем з нижнім розведенням відносяться можливість поверхового монтажу і пуску системи в дію в міру зведення будівлі; можливість ремонту системи опалення в верхніх поверхах будівлі без припинення опалення нижніх поверхів; зручність виключення окремих стояків в процесі експлуатації системи, так як вентилі на гарячих і зворотних стояках знаходяться в одному місці. Крім того, в системах з нижнім розведенням тепловіддача магістральних трубопроводів використовується для опалення підвалів.
До недоліків систем з нижнім розведенням слід віднести: необхідність періодичного випуску повітря з приладів верхніх поверхів в експлуатаційний період, а при наповненні системи водою - необхідність відкриття зсех повітряних кранів; прокладку повітряних труб під стелею верхнього поверху, що погіршує інтер'єр приміщень, зменшення циркуляційного тиску в системі через охолодження води в гарячих стояках (за інших рівних умов це тиск завжди менше, ніж в системі з верхнім розведенням). Останнє пояснюється тим, що при охолодженні води в гарячих стояках, по яких вода рухається від низу до верху, відбувається зменшення різниці об'ємних ваг гарячої і охолодженої води, а в зворотних стояках, по яких вода рухається зверху вниз, ця різниця ваг води збільшується.
Таким чином, збільшення різниці ваг гарячої і охолодженої води (а отже, і природного циркуляційного тиску) при охолодженні води в зворотних стояках нейтралізується зменшенням циркуляційного тиску в гарячих стояках. Тому при розрахунку трубопроводу системи з нижнім розведенням охолодження води в трубах можна не враховувати. У системах ж з верхнім розведенням при охолодженні води в трубах відбувається збільшення природного циркуляційного тиску як в гарячих, так і в зворотних стояках, а тому при розрахунку трубопроводу його враховують.
Михайлов Федір Семенович ОПАЛЕННЯ І ОСНОВИ ВЕНТИЛЯЦІЇ - М .: Стройиздат, 1972.
