1. Що робити при мимовільному відключенні насоса
2. Правильна настройка автоматичного реле тиску PM / 5G ITALTECNICA
3. Як все відбувається в ідеальному варіанті:

Абсолютна більшість власників автономних господарств користуються додатковими автоматичними пристроями з доставки в будинок води, забезпечення житла теплом, гарячою водою, і, в першу чергу, електрикою.

Щоб в будинку постійно при необхідності з'являлася вода з відкритого крана, а ще краще, щоб цим постійністю могли «скористатися» автоматичні пристрої, що залежать від певних параметрів води в магістралі, потрібен, як мінімум, джерело води будь-якого виду і насос, обладнаний усіма пропонує автоматами управління його роботою.

Ось настав час, коли ви визначилися з джерелом водних ресурсів, продумали питання з транспортуванням води від джерела до кранів споживання, побудували необхідні технічні комунікації і приміщення для всього обладнання з водозабезпечення. Купили відповідний по продуктивності і напірним даними насос і, навіть, забезпечили всю магістраль системами автоматичного керування насосом і подачею води з певним тиском - поставили гідроакумулятор.

Фахівці випробували всю систему водопостачання, роботу насоса і гідроакумулятора. Все працює, як треба і немає більше проблем з водою. Живи і користуйся благами цивілізації.

Але через деякий час насос став менше давати води на виході, а то і взагалі, став вимикатися, коли крани витрати ще відкриті і тиск в системі не показує верхнього бокового вівтаря відключення агрегату підживлення.

Що тут робити, за що хапатися в першу чергу? Або потрібно звертатися до фахівців, щоб вони зайнялися насосом, адже він ще на гарантійному обслуговуванні?

Не поспішайте бігти за допомогою. Вам такі завдання цілком вирішувати самостійно.

Що робити при мимовільному відключенні насоса

Згадуємо перші ознаки відмови насоса. Це може бути:

1. Відмова електродвигуна агрегату в процесі пуску;

2. Зниження показників основних технічних параметрів насоса;

3. Зниження напору води при незмінній швидкості обертання двигуна;

4. Перегрів або перевантаження електродвигуна;

5. Сильні шуми в двигуні і збільшення вібрації корпусу насоса.

• Почнемо з перевірки заповнення насоса водою перед запуском. Забули підлити води - доливаємо воду в насос і ще раз запускаємо двигун. Звичайно, на поверхневому центробежном насосі це зробити легше, ніж піднімати і переставляти свердловинний насос. Але без цієї операції вам все одно не обійтися, якщо ви не забезпечили трубопровід до глибинного насосу зворотним клапаном.


1. Двигун все одно відключається - перевіряємо вхідні під'єднання насоса на герметичність. Може десь є можливість підсосу повітря в насосну камеру і агрегат не видаватиме покладених параметрів, а електродвигун перенапружуватися, гріється при цьому і сам відключається.

2. Не допомагає це - йдемо далі по трубопроводу. Перевіримо вихідний патрубок на його чистоту, можливо в ньому встиг відкластися осад піску, мулу або дрібного сміття з джерела, створюється «пробка» на виході з агрегату і він не хоче видати нормальні показники. Чистимо трубопровід і знову запускаємо насос.

3. Не допомогло і це. Займемося перевіркою чистоти камер гідроакумулятора . У них теж може відкладатися пісок, мул і сміття, тим самим пристрій буде засмічено і не зможе правильно управляти включенням / виключенням насоса.

4. Якщо і ці пункти швидкого ремонту не допомагають. Тоді беремося за автоматичні системи управління роботою насоса (швидше за все, в них причина мимовільного відключення насоса!).

Правильна настройка автоматичного реле тиску PM / 5G ITALTECNICA

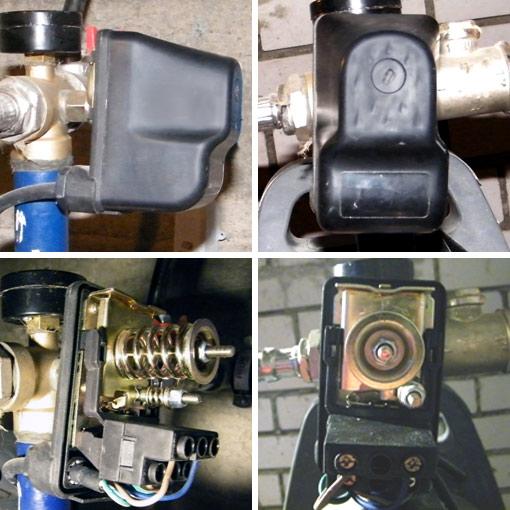

Автоматичне реле тиску італійського виробництва PM / 5G ITALTECNICA відноситься до основних і найпростішим пристроям автоматики для насосів і найчастіше встановлюється на насосні станції водопостачання. Тому ми будемо розглядати приклад налаштування параметрів реле на цьому автоматі.

Заводська установка значення тиску вимикання насоса в реле PM / 5G стоїть на позначці 2.5-3.0 бар, але має зону регулювання від 1.8 до 4.5 бар. Установка значень включення насоса в роботу на заводі має значення 1.5-1.8 бар, з зоною регулювання від 1.4 до 2.5 бар.

Якщо станція була встановлена ​​відразу після покупки в магазині і була в зібраному стані, то, швидше за все, у вас стоять ще параметри, виставлені на заводі-виробнику, що в більшості випадків не вимагає перенастроювання. Але вчасно інтенсивної експлуатації насосної станції можуть статися різні її засмічення і накопичення різних осадових шарів, що в свою чергу, призводить до зміни настановних значень верхнього (виключення) і нижнього (включення) значень тиску на мембрані реле.

Ці значення можуть змінюватися за допомогою 2-х основних гвинтів з регулювальними притискними гайками на «великий» і «малої» пружинах. На «великий» пружині стоїть знак «Р», що означає, що ця пружина відповідає за величину спрацьовування контактів реле на відключення (контакти розходяться) двигуна насоса, на «малій» пружині стоїть позначка «ΔP» ( «дельта Р»). Вона відповідає за установку тиску включення насоса в роботу або регулює різницю між тисками включення / вимикання (фактично, відповідаючи за установку нижнього бокового вівтаря).

Як все відбувається в ідеальному варіанті:

1. Насос підкачує воду в бак гідроакумулятора;

2. При закритих витратних кранах тиск води в баку зростає (це можна побачити по манометру тиску в гідросистемі) до величини Р = 2.5-3 бар (заводська установка);

3. Мембрана в реле тисне на контактну групу, розриває їх (і електроланцюг) і відключає електродвигун насоса від харчування;

4. Ми відкриваємо видатковий кран і тиск в системі (і в гидроаккумуляторе) починає падати і дійде до нижньої межі ΔP = 1.5-1.8 бар, насос підключиться до електромережі і цикл буде запущений знову.

При неполадках в роботі насоса, яке виражене в мимовільному відключенні насоса, коли тиск води в магістралі не відповідає нормам спрацьовування реле, потрібно дивитися роботу насоса, гідроакумулятора і настойку реле тиску в комплексі.

Тут все взаємопов'язане. Визначаємо тиск повітря в баку без води в мембранної груші і відключеною станції від електромережі за допомогою звичайного автомобільного (велосипедного) манометра тиску повітря в шинах. Ніпель на баку розташовується в залежності від літражу і способу установки, тобто або в самій верхній, збоку або на задній частині пристрою і прикритий захисним ковпачком від засмічень.

Перевіркою тиску в повітряній частині гідроакумулятора потрібно займатися регулярно, хоча б, раз в 1-2 місяці. Або постійно стежити за перепадами тиску включення / вимикання агрегату підкачки за показаннями гідроманометра, що стоїть в магістралі подачі води. Включення / вимикання насоса походить від взаємного тиску в магістралі і всередині мембранної і повітряної камер гідроакумулятора.

Якщо насос самовиключается, це говорить про надлишок величини сумарного тиску в водної частини бака і тиску води, що надходить від насоса, що діє на мембрану реле і вона розмикає контактну групу, що веде до розмикання мережі. Це може відбуватися при заповненні водної частини мембрани (зменшенні обсягу) бака шаром піску, мулу або іншого нашарування, при постійної величини тиску повітря в іншій частині гідроакумулятора. Потрібно буде промити грушу мембрани від засмічення.

Може таке самовиключеніе статися, якщо ви, або хтось із фахівців, намагалися встановити нові бокові значення спрацьовування реле тиску за максимальною (виключення) величиною, тобто вище рекомендованого бокового вівтаря в 5.0 бар (граничний тиск в системі не повинно перевищувати 6.0 бар) або зменшив граничний мінімальний зазор тисків ΔP нижче 0.6 бар і двигун насоса відключається дуже швидко, не встигаючи попрацювати звичне для вас час.

! Регулювання граничних значень управління режимами включення / вимикання насоса можна тільки після перевірки повітряного тиску в гидроаккумуляторе, так ка ви не зможете інакше дізнатися істинного тиску води в системі, бо вони взаємопов'язані і гідроманометр показує сумарне тиск в трубах!

Регулюємо значення верхньої межі тиску (відключення двигуна) поворотом регулювальної гайки на гвинті «великий» пружини вліво (зменшуємо тиск в системі) або вправо, за годинниковою стрілкою (збільшуємо значення відключення). Регулювання робимо в малих величинах - на пів-один оборот гайки, не більше того, і перевіряємо значення тиску вимикання за допомогою гідроманометра.

Потім можна перевірити ще раз значення включення насоса в роботу і підрегулювати положення гайки на «малій» пружині аналогічним методом.

Після цього комплексу дій ваш водяний помічник запрацює «як годинник», до нової регулювання і прочищення вузлів станції від засмічень.
