Автоматизована система управління індивідуальним тепловим пунктом (ІТП) призначена для управління процесом теплопостачання та гарячого водопостачання житлового багатоповерхового будинку.

цілі впровадження

Підвищення надійності, якості та економічності теплопостачання та гарячого водопостачання житлового будинку за рахунок:

• оптимізації температурного режиму теплопостачання
• запобігання аварій і зниження шкоди від можливих аварій в тепловому пункті житлового будинку внаслідок автоматичної діагностики апаратних і програмних засобів системи, переходу до «безлюдній» технології управління, зменшення впливу «людського» чинника.

функції системи

архітектура

1-й рівень включає в себе аналогові і дискретні датчики (датчики температури, тиску, датчики положення і стану обладнання ІТП), виконавчі механізми (регулюючі клапани, насоси)
2 рівень представлений шафою автоматики ІТП на базі мікропроцесорного контролера DevLink®-C1000 і модулів вводу / виводу аналогових і дискретних сигналів.

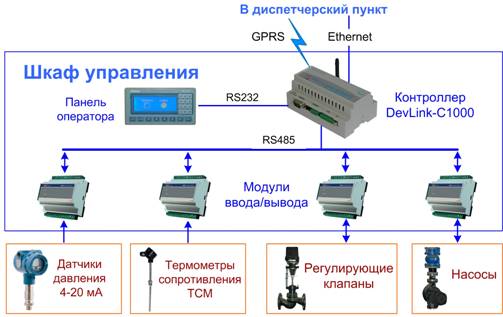

Структурна схема АСУ ТП ІТП житлового будинку

компоненти системи

• Аналогові (датчики температури і тиску) і дискретні датчики ( «сухий контакт»)
• Виконавчі механізми (насоси, регулюючі клапани)
• Шафа автоматики ІТП з мікропроцесорним контролером DevLink-C1000 і MDS-модулями введення / виведення аналогових і дискретних сигналів
• Програмне забезпечення контролера.

Інформаційна потужність системи

• аналогових вимірювальних каналів - 10
• дискретних вимірювальних каналів - 45
• контурів регулювання - 3
• каналів управління насосами - 7.

Відмінні особливості

• реалізація інформаційно-обчислювальних і керуючих функцій із застосуванням типових проектних рішень фірми «КОЛО» для об'єктів житлово-комунального господарства
• застосування серійно випускається мікропроцесорного контролера DevLink®-C1000 .

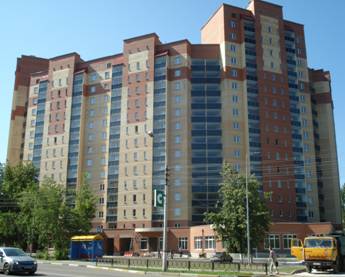

Одна з показових подібних систем функціонує в м Раменське Московської області в будинках № 26-30 по вул. Чугунова. Впровадження системи забезпечило надійне, якісне і економічне теплопостачання і гаряче водопостачання житлового будинку за рахунок автоматизації функцій контролю і управління технологічними процесами і переходу до «безлюдній» технології управління.

Ладугін Денис Віталійович, провідний фахівець Інженерного Центру НПФ «КОЛО»
