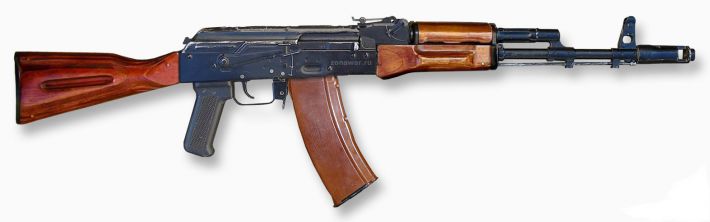

Автомат АК-74 зразка 1976 року з дерев'яними цівкою і прикладом

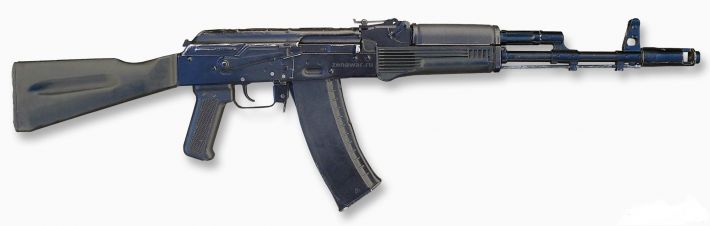

Автомат АК-74 зразка 1989р. , Цівка і приклад з пластика

Дослідження, проведені радянськими фахівцями в 1955-1965 рр .. дозволили зробити висновок, що найбільш ефективним засобом поліпшення купчастості стрільби є зменшення імпульсу віддачі при пострілі.

У 1964 р був підготовлений проект тактико-технічних вимог на легкий малокаліберний автомат. Суттєвому прискоренню цих робіт сприяли відомості про появу в збройних силах США штурмової гвинтівки під 5.56 мм патрон. Визначною російський зброяр В. Т. Федоров ще в 1930-і роки вивів закономірність зменшення калібру при переході до нового типу індивідуального зброї. Досвід США викликав розгортання робіт над зброєю під малокаліберний малоімпульсний патрон і в інших країнах, включаючи СРСР.

У 1966 р Головне ракетно-артилерійське управління видало тактико-технічне заданна на розробку нового автомата калібру 5,60 мм. Так позначався калібр малоімпульсного патрона по дну нарізів, але при прийнятому в нашій країні вимірі калібру по полях нарізів виходить 5,45 мм.

Автоматний 5,45-мм патрон був розроблений в ЦНДІ Точного машинобудування під керівництвом В. М. Сабельникова групою в складі Л. І. Булавському, Б. В. Сьоміна, ME Федорова, П. Ф. Сазонова та ін. Зменшення калібру з 7 , 62 до 5,45 мм давало і зменшення маси патрона більш ніж в 1,5 рази.

Значно збільшувалася початкова швидкість кулі, траєкторія польоту стала більш настильній, дальність прямого пострілу збільшувалася приблизно на 100 м зменшувалися час польоту кулі до мети і її знесення боковим вітром, імпульс віддачі - все це сприяло поліпшенню влучності, особливо при стрільбі чергами. Тобто мова йшла не просто про поліпшення купчастості стрільби, а про загальне підвищення бойової ефективності комплексу «патрон-зброя». Конструкція подовженою кулі дозволила забезпечити поєднання стійкості на траєкторії із забійним дією не гірше, ніж у кулі патрона обр. 1943 р

У конкурсі на новий автомат взяли участь ряд конструкторів і конструкторських груп від Іжевського машинобудівного заводу, ЦНДІ-ТОЧМАШ, Ковровського механічного заводу. На «Іжмаш» опрацьовувалася кілька варіантів малокаліберного автомата. М. Т. Калашников і А. Д. Крякушін створювали його на основі знаходився у виробництві 7,62-мм автомата АКМ (досвідчений автомат A3).
З 10 представлених на конкурсні випробування 5,45-мм зразків до заключних військових випробувань дійшли Ковровский автомат СА-006 А. С. Константинова з «збалансованої автоматикою» і іжевський автомат А-3 з «класичною» автоматикою.

Жорсткі випробування виявили, що зразок А. С. Константинова мав переваги в ефективності стрільби, але по службово-експлуатаційним і виробничо-економічними характеристиками переваги були у автомата Калашникова. Постановою ЦК КПРС і Ради Міністрів СРСР № 54-29 від 18 січня 1974 року і подальшим Наказом Міністра оборони СРСР № 49 від 18 березня 1974 року на озброєння був прийнятий новий уніфікований 5,45-мм комплекс, що включав чотири базові моделі 5, 45-мм автомата (АК 74, АКС 74, АК 74Н, АКС 74Н) і стільки ж 5,45-мм ручних кулеметів (РПК 74. РПКС 74, РПК 74Н, РПКС 74Н). В умовах «гонки озброєнь» можливість швидко поставити нове сімейство зброї на потік, спростити його освоєння і експлуатацію у військах грала не останню роль.

Конструкція базового АК 74 ( «автомат Калашникова обр. 1974 г.», індекс 6П20) повторювала АКМ, з яким уніфіковано 9 вузлів (36%) і 52 деталі (53%) автомата АК 74. Загальний обсяг уніфікованих з АКМ технологічних операцій на АК 74 склав близько 70%. Масовий випуск 5,45-мм автоматів із припиненням випуску АКМ організували в 1975 р на нових площах з новим побудовою технологічних циклів.

Більше число деталей автомата (газова камера, кільце цівки, спусковий гачок, колодка прицілу, опора мушки) виконували з точних литих заготовок по виплавлюваних моделях. Стовбури виготовлялися ротаційної куванням з одночасним формуванням каналу ствола і патронник (ця технологія була освоєна ще для 7,62-мм стволів АКМ. Канали стволів хромовані по поліпшеною (швидкісний) технології. Був розроблений і впроваджений автоматизований метод випробувань на влучність з використанням електронно-обчислювальної техніки.

Автоматика зброї має газовий двигун з довгим ходом поршня. Замикання каналу ствола здійснюється поворотом затвора, при цьому два бойових виступи затвора заходять у відповідні пази ствольної коробки.

Суттєвим нововведенням в конструкції автомата стало двокамерну дуловий пристрій, вирішальне завдання дульного гальма, компенсатора і полум'ягасника.

При пострілі порохові гази надходять е газову камеру, газовий поршень починає рухатися назад разом з рамою затвора. Затворна рама проходить деяку відстань до падіння тиску в каналі ствола, потім скіс на її внутрішній поверхні тисне своєю гранню на виступ затвора і провертає його. При відмиканні затвора відбувається попереднє зміщення ( «страгивание») знаходиться в патроннику гільзи. Це зменшує зчеплення гільзи із стінками патронника і запобігає її розрив при подальшому витяганні. Розчепити зі ствольною коробкою, затвор подпружиненим викижувачем витягує стріляну гільзу і рухається назад разом з рамою затвора, при цьому стискається поворотна пружина і зводиться курок.

Стріляна гільза, вдарившись об жорсткий відбивач ствольної коробки, викидається вправо через вікно ствольної коробки. Досягнувши крайньої задньої точки, затворна рама з затвором під дією поворотної пружини йдуть вперед, затвор підхоплює черговий патрон з магазина і досилає його в патронник. Порівняно масивна затворна рама при легкому затворі, «вивішене» положення рухливих деталей в ствольній коробці, «винос» основної маси рами за межі стовбурної коробки забезпечують роботу системи навіть при сильній запиленості.

Ударний механізм - куркового типу з обертовим на осі курком і П-образної кручений бойовою пружиною. Спусковий механізм допускає ведення автоматичного і одиночного вогню. Єдина деталь виконує функції перекладача видів вогню і прапорця неавтоматичного запобіжника. У положенні «запобіжник» він блокує спусковий гачок, шептала одиночного і автоматичного вогню і перешкоджає руху назад затворної рами, частково перекриваючи поздовжній паз між ствольною коробкою та її кришкою, при атом він також захищає ствольну коробку від потрапляння всередину бруду.

Всі деталі автоматики і ударно-спусковий механізм зібрані в ствольній коробці.

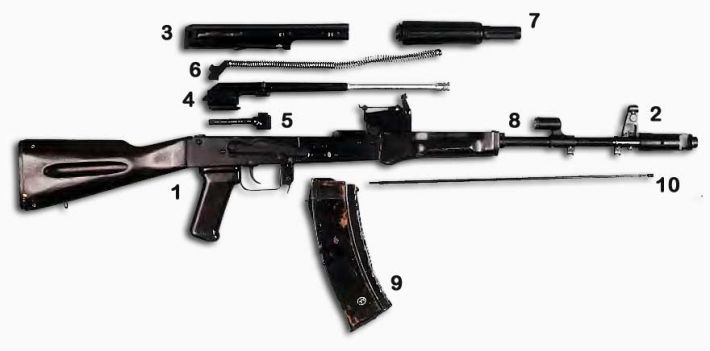

Автомат АК 74 в неповному розбиранні: 1 - ствол зі ствольною коробкою з ударно-спусковим механізмом, прицільним пристроєм, прикладом і пістолет ної рукояткою; 2 - дуловий гальмо-компенсатор; 3 - кришка ствольної коробки; 4 - рама затвора з газовим поршнем; 5 - затвор; 6 - поворотний механізм; 7 - газова трубка зі ствольною накладкою; 8 - цівку; 9 - магазин; 10 - шомпол.

Затвор, в порівнянні з АКМ. зменшений і не має в чашечці кільцевої заглибини, бойок виступає над дзеркалом затвора. Гніздо для викидача в затворі має вигляд відкритого паза. Газова трубка зі ствольною накладкою на задньому кінці має пружинну шайбу, яка усуває її хитання і распорное дію на газову камеру.

Автомат має традиційний секторний приціл.

Менший імпульс віддачі 5.45-мм патрона - 0,49 кгс проти 0,78 кгс у патрона обр. 1943 г. - і дуловий гальмо-компенсатор поліпшили кучність стрільби з нестійких положень. Знесення кулі бічним вітром виявився вдвічі менше, що дозволяє брати менші поправки на тих же відстанях. Дальність ефективної стрільби зросла з 400 до 500 метрів.

За оцінками фахівців, АК 74 в 1,2-1,6 рази перевершує по ефективності АКМ. Основним видом вогню з автомата є автоматичний, причому переважним є вогонь короткими чергами (до 5 пострілів).

Магазин - коробчатий, секторної форми, з пластмасовим корпусом і шаховим розташуванням патронів. Є пристосування для спорядження магазина з обойми.

Перші серії автоматів АК 74 мали пластмасову пістолетну рукоятку, дерев'яні приклад, ложе та ствольну накладку. Згодом приклад, ложе та ствольну накладку стали виготовляти з литої пластмаси.

Згодом основним матеріалом для виготовлення пластмасових деталей, включаючи корпус магазина, став склонаповнений поліамід чорного кольору.

Нарівні з колишнім багнет-ножем 6X4 до автоматів був прийнятий новий багнет-ніж 6X5 з іншою формою зміцненого клинка і більш зручною рукояткою.

5,45-мм АВТОМАТ КАЛАШНИКОВА ОБР. 1974 р АК-74Н

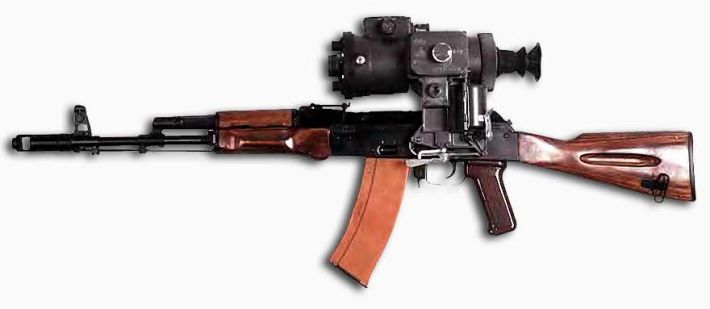

Автомат АК-74 Н

Модифікації АК 74Н (Н1, Н2, НЗ) за рахунок наявності планки на лівій зовнішній стінці ствольної коробки пристосовані для установки нічних прицілів.

Модифікація АК 74Н була розрахована на приціл НСП-3, АК 74Н1 (індекс 6П20Н1) використовується з універсальним нічним стрілецькою прицілом НСПУ, модифікація АК 74Н2 (6П20Н2) - з прицілом НСПУМ.

На модифікацію АК 74НЗ (6П20НЗ) кріпиться універсальний нічний стрілецький приціл НСПУ-3 (1ПН51). Приціл забезпечує надійне виявлення людини на дальності до 300-600 М5 в залежності від рівня освітленості місцевості світлом зірок або місяця.

Автомат АК 74 разом з автоматом АКМ послужили основою для створення великого сімейства самозарядних мисливських карабінів «Сайга» різних калібрів. Копії та модифікації автоматів серії АК 74 випускалися в різних країнах - наприклад, в Бол гару і, НДР, Югославії.

5,45-мм АВТОМАТ КАЛАШНИКОВА ОБР. 1974 р зі складним прикладом АКС-74

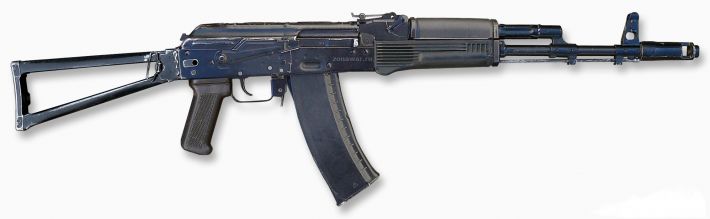

Автомат АКС-74 з відкинутим прикладом

Модифікація АКС 74 (індекс 6П21) була прийнята на озброєння одночасно з АК 74 і призначалася, перш за все, для Повітряно-десантних військ.

Автомат відрізняється полегшеним металевим прикладом трикутної форми, що складається вліво і фіксується виступом на лівій стороні стовбурної коробки. Трикутна форма приклада, що складається з двох тяг і плечового упору, забезпечує йому достатню жорсткість. Складений приклад не заважає вести вогонь.

Технологічні і конструктивні зміни вносилися в АК 74 і АКС 74 одночасно. Зокрема, автомати одночасно отримали пістолетну рукоятку, цівка, ствольну накладку і корпус магазина, виготовлені з стеклонаполненного поліаміду чорного кольору.

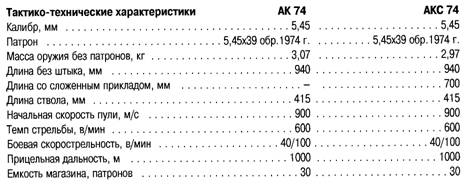

При тій же довжині стовбура балістичні характеристики АКС 74 - ті ж, що у АК 74. Так само автомат АКС 74 має ті ж характеристики скорострільності і використовує ті ж магазини, що і АК 74.

АКС 74 виявився першим зразком 5,45-мм «сімейства», публічно показаним на параді 7 листопада 1974 року - нові автомати тримали в руках марширували по Червоній площі гвардійці-десантники.

Модифікації АКС 74 з планкою на лівій стороні стовбурної коробки для кріплення нічних прицілів (АКС 74Н відповідають модифікаціям АК 74Н)

• АКС 74Н1 (6П21Н1) з нічним прицілом НСПУ;
• АКС 74Н2 (6П21І2) з нічним прицілом НСПУМ;
• АКС 74НЗ (6П21НЗ) з нічним прицілом НСПУ-3.

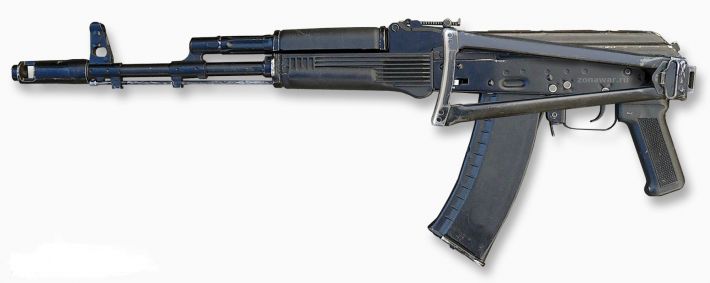

Автомат АКС-74 зі складеним прикладом
