Самогонний апарат з скороварки з сухопарнику

Класичний варіант традиційного самогонного апарату, в якому в якості перегінного куба використана скороварка. В даному випадку китайська скороварка з нержавійки на шість літрів. Що неприємно зараз проблематично знайти підходящу скороварку, в якій можна в кришці насверліл отворів і встановити потрібні штуцера по досить банальної причини. Виробники сильно економлять на товщині металу і в більшості випадків це зробити нереально. На відміну від раритетних радянських скороварок з алюмінію, у яких товщина кришки все це прекрасно дозволяла. Але навіть з цього можна знайти вихід.

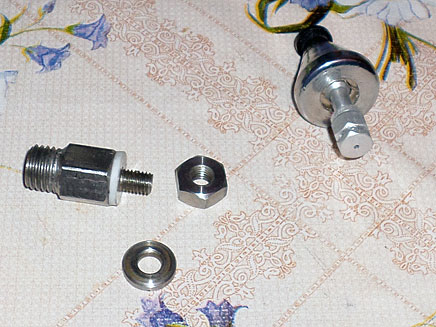

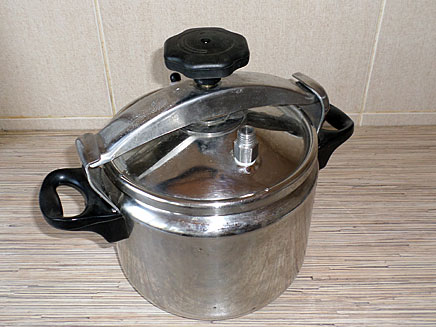

У скороварки на фото внизу товщина стінок і кришки всього 1 міліметр, так що про врізки нормальних штуцерів на півдюйма краще забути, оскільки зробити це можна тільки покалічивши кришку. Найпростіший і надійний варіант просто замінити один з клапанів на штуцер для газовідвідної трубки. Тільки один - другий клапан ні в якому разі не чіпати.
Мінус у цього способу в тому, що внутрішній діаметр отвору штуцера буде всього 6 міліметрів. Розсвердлювати кришку не має сенсу, оскільки тоді можна буде використовувати скороварку за призначенням. І що більш важливо зменшиться площа майданчика сформованої разом з кришкою, на яку встановлювався клапан. При навантаженні на штуцер метал кришки по краях може не витримати, і дати тріщину навіть не дивлячись на те, що це нержавіюча сталь.

Тому розміри кріплення штуцера і клапана до кришки скороварки повинні збігатися. Це єдина доробка, яка потрібна для куба.
Дистиллятор - саморобний прямоточнік з нержавійки. Пристрій дуже простий. У трубці з нержавійки, яка служить сорочкою холодильника, з двох сторін нарізана внутрішнє різьблення на півдюйма. В різьблення вкручені спеціальні заглушки. На кожній з них збоку зроблені майданчики, в них просвердлені отвори і нарізана різьба для установки штуцерів під шланги подачі води. Заглушки рассверлени так що б вода могла нормально надходити в сорочку тобто на 15-16 міліметрів що більше просвердленого наскрізь отвори діаметром 12 міліметрів. На кінцях заглушок всередині проточені канавки під кільця ущільнювачів.
Сорочка збирається з'єднання герметизуються фумкой її довжина в зібраному вигляді 420 міліметрів. Газовідвідна трубка (зовнішній діаметр 12 міліметрів, внутрішній 10) вставляється через заглушки. Фіксується тільки на ущільнюючих кільцях - цього цілком достатньо.

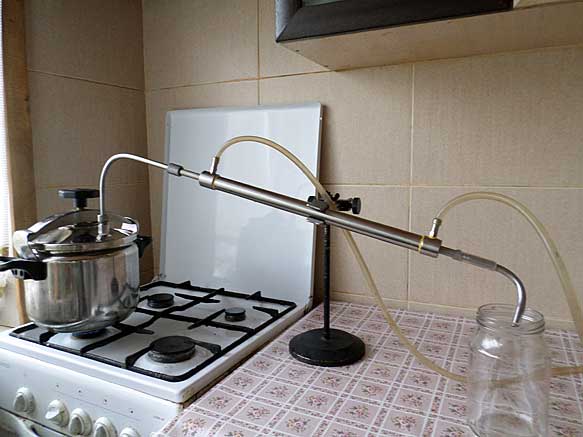

Підключення до кубу через спеціальну трубку. Трубка з нержавійки зовнішній діаметр 10 міліметрів, внутрішній 8 міліметрів зігнута під кутом. Один кінець трубки вставляється в штуцер на кубі і поджимается накидною гайкою з кільцем ущільнювача. Другий вставляється всередину трубки холодильника. Герметичність стику досягається за рахунок спеціального перехідника з проточками під кільця ущільнювачів. Що зручно - ніяких резьб, а з'єднання дуже надійне. Дистиллятор встановлюється в штатив. Так само можна використовувати трубку з нержавійки зігнуту під кутом як аллонж.

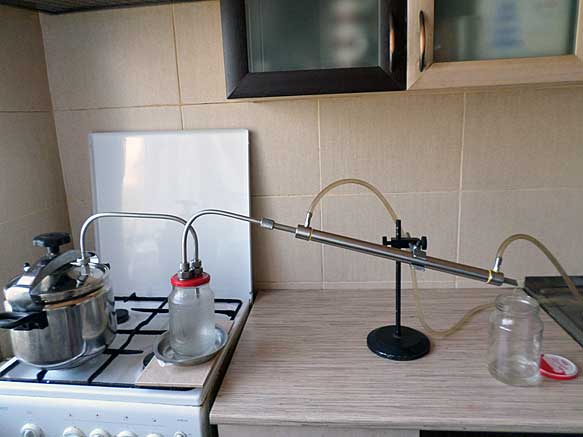

Так само можна встановити і досить популярне зараз пристосування у самогонників - сухопарник. Для цього знадобляться додатково: перехідна трубка і допрацьована кришка від банки зі спеціальними штуцерами. У зібраному вигляді виглядає все ось так:

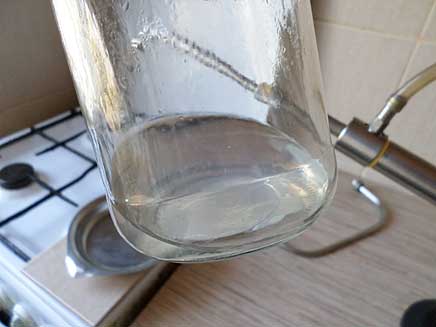

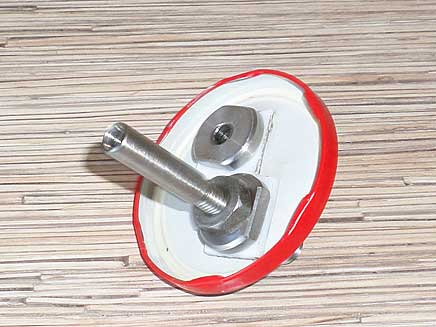

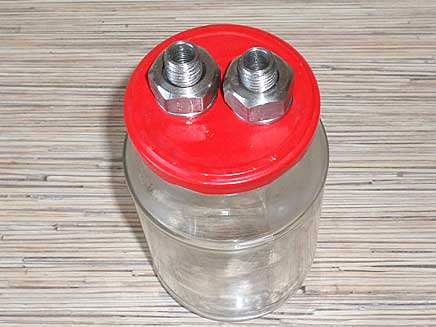

Всі з'єднання трубок з штуцерами на банці, зроблені, так само як і на кубі з допомогою накидних гайок з кільцями ущільнювачів. Сухопарник він же скляна банка з металевою кришкою влаштований таким чином. У кришці просвердлений два отвори. На прокладки з фторопласту в них встановлені два штуцера з нержавіючих болтів М16. Під гайки ставляться шайби. У штуцері, до якого приєднується газовідвідна трубка, від куба з боку капелюшки нарізана різьба, в яку вкручена додаткова трубка (законтренная гайкою). Через неї пар йде в середину банки. До другого штуцера приєднується трубка, яка веде до дистилятори так само як і в першому варіанті від куба.

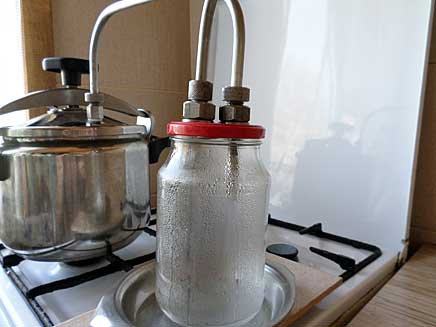

З метою безпеки при перегонці на газовій плиті банку сухопарнику про всяк випадок (раптом лопне) ставиться в тарілку з нержавійки. Сухопарник в роботі:

При установці висота регулюється трубкою від куба до сухопарнику. Все штуцера просвердлені, так що вставляється в них трубку годі й засовувати до упору, а тільки на потрібну глибину. При цьому трубка спочатку виготовляється з одним кінцем довше. Це робиться для того що б його можна було потім відпиляти за місцем.
