Сучасні комп'ютері все більше і більше потребують якісної системі охолодження. Особливо це правило стосується тих моделей, які піддаються високим навантаженням у зв'язку зі своєю специфікою. Класичне повітряне охолодження не завжди справляється зі своїм завданням, а також видає багато шуму, тому як альтернатива йому з'явилося водяне охолодження. Всі його особливості, переваги і недоліки будуть розглянуті далі.
У більшості випадків системи водяного охолодження не мають в своїй конструкції виробляють холод елементів. Охолодження відбувається за рахунок повітря поряд зі стінками системного блоку. Для того, щоб охолодження відбувалося ще більш ефективно система водяного охолодження може бути поєднана з системою повітряного охолодження. Однак найчастіше в цьому немає будь-якої необхідності.
Щоб домогтися такого ж ефекту охолодження від звичайних кольорів і радіаторів, доведеться зводити громіздкі конструкції всередині системного блоку, які при цьому будуть видавати занадто багато шуму. У випадку з водяним охолодженням шуму практично не спостерігається, та й місця така система займає трохи менше.
Також потрібно розуміти, що ефективність системи охолодження залежить від рідини, яка циркулює по трубках. Замість звичайної води там можуть бути спеціальні охолоджуючі розчини. Вони забезпечують більш краще охолодження комп'ютера, однак деякі з них рекомендується міняти з певною періодичністю, що тягне за собою додаткові витрати на обслуговування.
Однак крім явних переваг такої системи охолодження у неї є і певні недоліки:
- Складність установки конструкції;
- Будь-яка протікання може означати швидку поломку комп'ютера;
- Ціна такої системи охолодження набагато вище, ніж на її повітряні аналоги.
Конструкція системи водяного охолодження
У будь-якій системі водяного охолодження обов'язково будуть присутні елементи, мова про які піде нижче. Грунтуючись на цьому описі, ви зможете самостійно зібрати або вибрати вже готову систему.

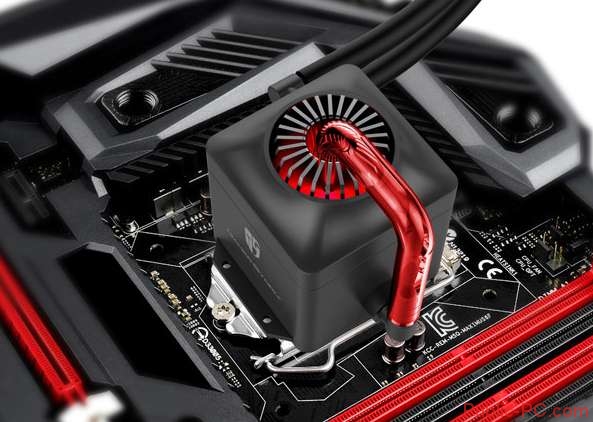

водоблок
Це найважливіший елемент, який і відповідає за охолодження процесора і відеокарти. Він кріпиться безпосередньо на їх поверхню і приєднується до трубок, по яких в нього подається вода або інша рідина, що охолоджує.
При виборі цього елемента потрібно в першу чергу звертати на матеріал, з якого зроблено його дно і сам рельєф дна. Мідні або алюмінієві моделі дозволяють краще відводити тепло від процесора / відеокарти, отже, більш ефективні. Моделі, на дні яких є різні нерівності теж значно краще справляються зі своїм завданням, ніж їх аналоги з плоским дном. Однак така конструкція дна зменшує швидкість руху води в системі, що теж не дуже добре, тому що для нормальної циркуляції буде потрібно купувати більш потужну помпу.

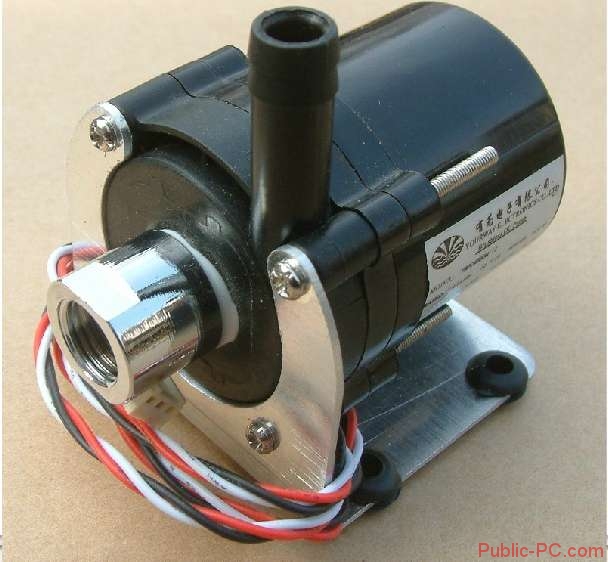

помпа
Багато хто вважає, що краще за все придбати потужну помпу, так як вона забезпечує більш кращу циркуляцію води. Ця думка частково хибне, так як основна функція помпи забезпечувати оптимальну швидкість руху води по системі, щоб вона не застоювалася в трубках і не перегрівалася. У тому випадку, якщо вся ваша система складається з пари трубок і водоблоку з плоскою поверхнею дна, то сенсу в придбанні потужної помпи немає.
Інша справа, якщо у вас встановлена вітіювата система трубок, які до того ж мають різкі перепади висот, плюс кілька водоблоков з нерівним дном. В такому випадку виразно краще купувати помпу з певним запасом потужності.

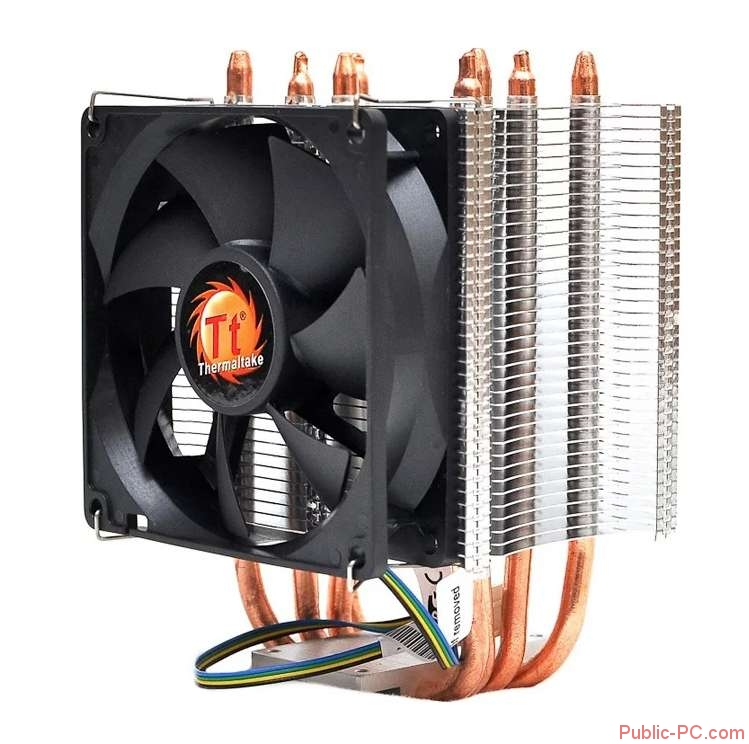

радіатор
У більшості випадків це теж є обов'язковим компонентом системи охолодження. Радіатор повинен бути виготовлений з матеріалів з високою теплопровідністю. В ідеалі це повинні бути метали, наприклад, мідь або алюміній. Конструкція радіатора являє з себе спеціальний блок з металевих пластин. Зазвичай в комплекті з ним йде вентилятор для того, щоб забезпечити ще й повітряне охолодження.
Просунуті радіатори можуть оснащуватися декількома вентиляторами різної потужності. Також присутні складні конструкції з металевих плит і трубок, що забезпечують функцію тепловідведення. Іноді радіатор в системі рідкого охолодження ПК може представляти із себе повноцінну систему повітряного охолодження.
Однак не варто забувати про первісне призначення радіатора - розсіювати тепло. Для цього в більшості випадків вистачить одного малопотужного вентилятора і декількох металевих пластин, встановлених в потрібних місцях.
сполучні трубки
Потрібні для того, щоб розносити охолоджуючу рідини по всій системі. Повинні бути досить товстими і міцними, щоб уникнути можливих протікань, які можуть привести до фатальних наслідків. Рекомендовані розміри перетину трубок становлять від 6 до 13 мм. З таким перетином вони не займають багато місця і сприяють безперешкодному протоку охолоджуючих рідин.

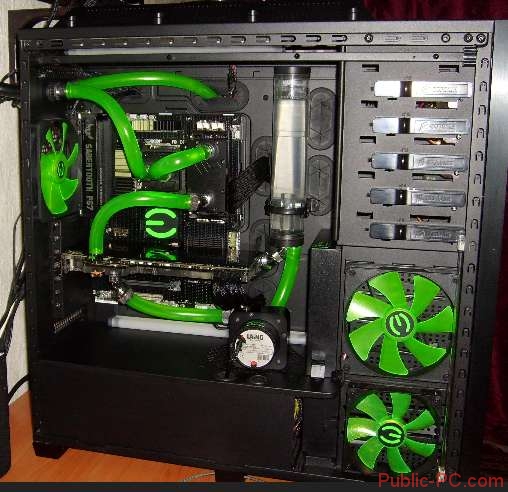

Трубки ще можна поділити на прозорі і непрозорі. Перші, як правило, більш міцні, хоча трапляються і винятки. Останні частіше вибирають в тих випадках, коли крім вирішення практичного завдання, система водяного охолодження повинна ще прикрашати комп'ютер. Наприклад, в тих випадках, коли по трубках тече забарвлена рідина.
Охолоджуюча рідина
Практично завжди в цій ролі виступає звичайна дистильована вода. Досить часто в неї додають спеціальні домішки, наприклад, для зниження коррозирующих властивостей, а також для знищення введенні бактерій, які з часом призводять до того, що в неї утворюються мікроводорості, а вода змінює колір. Також є спеціальні добавки для додання рідини в трубках естетичного ефекту. Наприклад, роблять так, що вода світиться в темряві.
Класифікація систем рідкого охолодження
На ринку існують два основних типи систем рідкого охолодження, які більш детально будуть розглянуті нижче. Залежно від класу змінюється процес і складність установки, а також процес експлуатації системи.

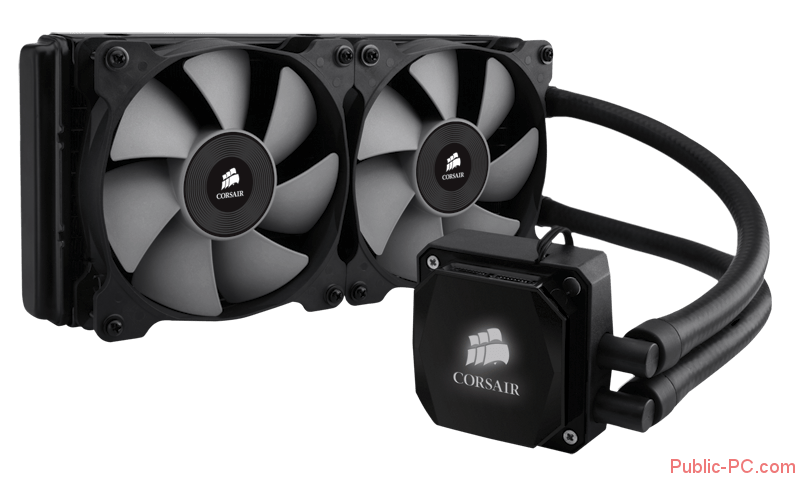

необслуговувана
Найпростіша в установки і експлуатації. Вона поставляється з заводу вже повністю зібраної і з залитим теплоносієм. Вона може бути вже встановлена в комп'ютер. Також є різновиди, які потрібно самостійно встановлювати. Виробник спеціально робить їх таким чином, щоб їх можна було поставити в більшість комп'ютерів.
З основних недоліків такої системи прийнято відзначати:
- Складність ремонту. Всі елементи системи запаяні з один одним практично «намертво». З одного боку, це робить практично неможливою розгерметизацію, але з іншого замінити зіпсовану елемент системи буде дуже дорого і складно, якщо не неможливо;
- Складність заміни теплоносія. Так як такі системи вкрай герметичні, то вода з труб нікуди не зникає. Але її все одно рекомендується міняти раз в декілька років. На жаль, далеко не всі такі системи мають заливальні отвори;
- Ціна на таку систему може виявитися вище, ніж на її найближчий аналог;
- Систему можна якось модернізувати або використовувати для комп'ютерів з нестандартною конструкцією. Все обмежено лише тими рішеннями, які пропонує сам виробник.
З переваг можна виділити:
- Зручність установки. Вона монтується в систему не складніше, ніж радіатор з кулером;
- Вкрай низька ймовірність протікання;
- Відмінно працює з тими конструкціями, під які спочатку розроблялася виробником.
Обслуговується система рідкого охолодження
Така система поставляється у вигляді окремих деталей. Її збірка і установка вимагає більше часу, вправності і досвіду. Зате її можна модифікувати за своїм бажанням. Також немає практично ніяких обмежень, що накладаються виробником. Ні складнощів з ремонтом і заміни певних елементів.
Читайте також:
Як вибрати охолоджувальну підставку для ноутбука
Водяне або повітряне охолодження процесора
Як почистити ноутбук від пилу різних моделей? Чи зможе кожен!
Novicorp WinToFlash що за програма і як користуватися
Будь-яка система водяного охолодження, незалежно від її типу повинна підтримуватися сокетом материнської плати. В іншому випадку доведеться пристосовувати всю систему під інший сокет, купивши відповідний водоблок. Однак так можна зробити тільки у випадку з обслуговуються СЖО.
На що ще потрібно звернути увагу при виборі СЖО
Крім тих основних параметрів, на які слід звертати увагу в першу чергу при виборі системи охолодження, обов'язково враховуйте ще й ці:
- Кількість вентиляторів в системі. Як правило, вони не надають сильного впливу на ефективність всієї системи, але чим їх більше, тим нижче буде вироблений шум. Це більше актуально для систем, де так чи інакше потрібно встановити хоча б один вентилятор. Якщо ви вирішили встановлювати систему взагалі без них, то цей пункт можна залишити без уваги;
- Максимальний повітряний потік. Цей параметр характерний для радіатора і вважається в футах в хвилини (позначається CFM). Визначає обсяг проганяє повітря. Чим вище значення, тим вище внесок вентилятора в роботу радіатора. Для великих радіаторів, що мають високий коефіцієнт CFM доведеться купувати більш потужні вентилятори;
- Матеріал радіатора. Практично такий же важливий параметр, як і його конструкція. Рекомендується вибирати варіанти, де використовується чиста мідь або мідь із сплавами. Варіанти з алюмінію вибирайте в тих випадках, коли радіатор має складну конструкцію і велику площу;
- Матеріал водоблоку. Це важливий параметр, на який потрібно звертати увагу. Рекомендується брати водоблоки тільки з міді. Вся справа в тому, що у них невелика площа і як правила конструкція не надто хитромудра;
- Максимальний рівень шуму, вироблюваний системою охолодження. Для СЖО це не такий важливий параметр, як для систем повітряного охолодження. Але все одно, якщо в конструкції присутня хоча б один вентилятор, то потрібно звертати увагу на рівень шуму. В ідеалі він повинен становити в районі 30-40 Дб для комфортної роботи за комп'ютером;
- Наявність підсвічування, прозорих труб і інші декоративні елементи. Це необов'язкові компоненти конструкції, але якщо вам хочеться якось «урізноманітнити» зовнішній вигляд своєї робочої машини, то встановлювати подібну «красу» має сенс тільки в корпусах із прозорою стінкою.
Як бачите, на при виборі рідкої системи охолодження для ПК потрібно враховувати певні параметри. Також варто враховувати ту ймовірність, що під час складання і монтажу системи вам доведеться докуповувати відсутні комплекти.
