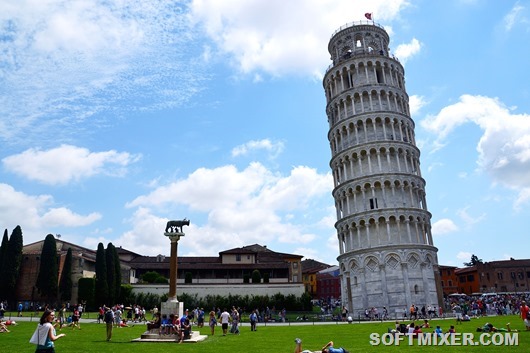

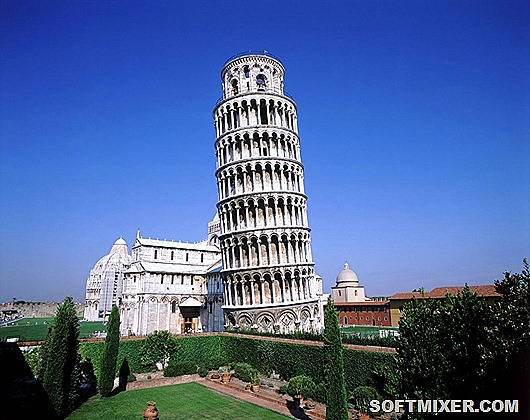

Знаменита дзвіниця собору Св. Марії піднісся, що перебувати славному тосканському місті Піза - не єдине будівля, схилилося перед міццю земної гравітації. Свої чудеса подібного ж роду є в Римі, Венеції, та й далеко за межами Італії. Тільки в Москві налічується сім відхилилися від вертикалі споруд - це в основному дзвіниці храмів, але є серед них і одна другорядна вежа Кремля ...

солона безодня

Ентузіасти налічують близько чотирьох сотень похилих споруд, але в більшості випадків стан цих споруд не викликає особливого занепокоєння - вони хоч коштують і не дуже прямо, але не падають. Є, однак, кілька драматичних винятків.

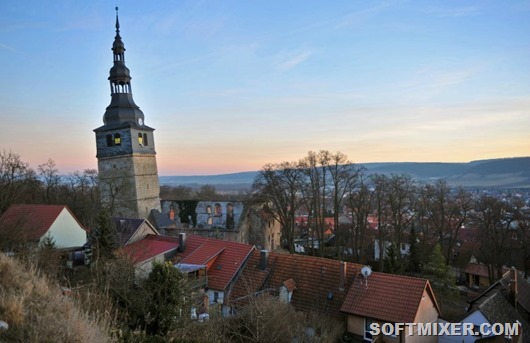

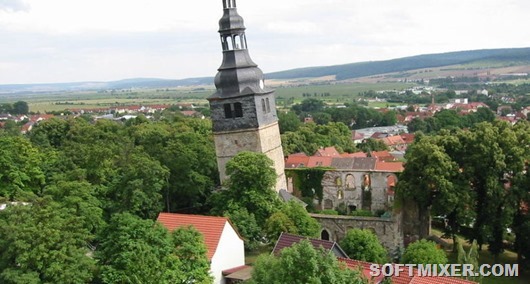

Німецьке місто Бад-Франкенхаузен в федеральній землі Тюрінгія знаменитий оздоровчої купальнею в водах мінерального джерела, а ще помітно нахилилася 56-метрової дзвіницею. Крен серьезний- 4,8 градуса. Про те, що дзвіниця падає, дізналися ще в середині XVII століття, і з тих пір динаміка досить несприятлива.

Причини, по якій нахиляються будівлі, практично завжди схожі - нерівномірність лежить під фундаментом ґрунтової основи. Під південною частиною Пізанської вежі грунт більш мулистий і глинистий, ніж під північною, ось вона і стала кренитися, ледь її почали будувати. Але особливість дзвіниці з Бад-Фракенхаузена в тому, що під ній не глина, під нею - сіль.

Ця сіль давно висохлого океану поступово розмивається ґрунтовими водами і струмком Елізабет, що протікає в околицях. Сіль заповнює вимиті порожнини і знову розчиняється водою, тому грунт в цьому куточку Німеччини веде себе вкрай непередбачувано, аж до того, що в одну мить на рівному місці раптом утворюються провали.

Дзвіницю і церква давно закрили для відвідувачів, але місцеві ентузіасти намагаються знайти гроші, щоб щось зробити і врятувати одну з міських визначних пам'яток, яка може обрушитися буквально в будь-який момент. Проблема, однак, у тому, що ніякі зовнішні підпори або каркаси при такому хиткому підставі нічого не вирішать, чи потрібно щось робити з грунтом.

Один з проектів передбачає заповнення вимитих під дзвіницею порожнин бетоном, але ... тоді з великою часткою ймовірності постраждає інша пам'ятка - теплий мінеральне джерело Кіффхойзер. Проби з використанням барвника-маркера показали, що цілюща вода, розчин в собі ґрунтову сіль і наповнює купальню, проходить якраз під дзвіницею на 25-метровій глибині.

Що буде з джерелом, якщо шлях воді перекриє бетон? Схоже, конфлікт пам'яток Бад-Франкенхаузен настільки радикальний, що будь-яка інженерія тут безсила, і міська влада схиляється до того, щоб, не чекаючи стихійного руйнування, дзвіницю знести.

Дуб і сталь

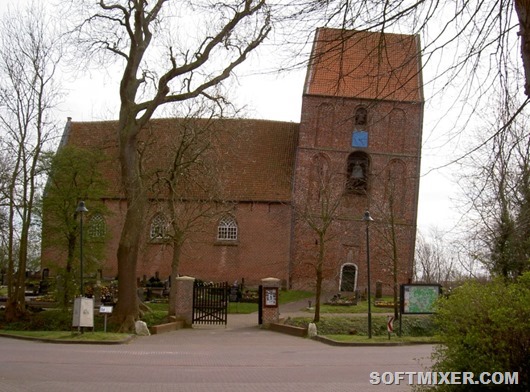

Хоч Німеччина і не Італія, але головний конкурент Пізанської вежі знаходиться саме тут. Вежа церкви в Зуурхузене (Східна Фрізія, Німеччина) потрапила навіть до Книги рекордів Гіннесса як найбільш похиле з відомих споруд (тут крен склав більше п'яти градусів).

Це кремезне будова почала завалюватися рівно з тієї ж причини, по якій в сонм падаючих веж потрапила дзвіниця Івана Великого в московському Кремлі. Обидві будівлі поставлені на дубових палях, які прекрасно зберігали свою форму, перебуваючи в оточенні грунтових вод.

Але як тільки людині знадобилася суха земля і почалися дренажні роботи, рівень грунтових вод впав і висихає дерево почало деформуватися і гнити.

Східна Фрізія - приморська низина в північно-західній Німеччині - знаходиться в дуже непростих відносинах з водою. Церква в Зуурхузене, побудована в XII столітті, зберігає сліди страшних потопів - повені Дня Всіх Святих 1570 року і різдвяного повені 1717-го.

До XX століття ситуація стала критичною, і з вежі навіть довелося зняти дах, щоб призупинити падіння, проте врешті-решт будівля вдалося зміцнити за допомогою зовнішнього сталевого каркаса, так що в даний час в церкві знову проходять служби, а місцеві жителі пишаються світовим рекордом і екзотичним видом місцевого храму.

Як з вежі зняли вантаж

Треба розуміти, що такий захід виявилася дієвою лише тому, що мова йде про порівняно невеликому і легкому будівлі. Металевий каркас дозволив зупинити падіння вежі, але зберегти її крен. Утримати від падіння куди важчу Пізанську вежу з допомогою зовнішніх опор було б куди складніше, і крім того, будь-який каркас неминуче зіпсував би вид пам'ятника.

Проте падіння Пізанської вежі вдалося зупинити, і більш того, її злегка випрямили, зменшивши крен на півградуса. Все це стало результатом унікальних робіт, проведених під дзвіницею і навколо неї в 1990-х.

В якості тимчасового заходу на північній стороні (вежа, нагадаємо, падає на південь) на бетонні балки був встановлений блок свинцевих інготов, які, виступаючи в якості противаги, стабілізували будова. Потім були досліджені нелінійні процеси, що відбувалися в грунті під фундаментом вежі, після чого було зроблено ряд експериментів зі спеціально зведеним неподалік від пам'ятника бетонним фундаментом-макетом.

Експерименти підтвердили, що вежу можна трохи випрямити і стабілізувати, якщо вибрати частину жорсткого грунту з-під північній частині фундаменту, тобто провести так звану підробіток. Треба розуміти, що підробіток не мала нічого спільного зі звичайними земляними роботами - грунт вибирався буквально по міліметру через систему обсадних труб, усередині яких містився обертається шнековий бур.

Всього через 41 свердловину було фактично відкачано 38 м³ грунту - як безпосередньо з-під вежі, так і з-під прилеглої ділянки. Розрахунки виявилися правильними, і Пізанська вежа, трохи відхилившись на північ, осіла на кілька сантиметрів і стабілізувалася, що дозволило зняти і свинцеві противаги, і тимчасові опори, поставлені для підстраховки.

рідкий домкрат

Насправді завдання випрямлення крениться споруд далеко не завжди ставиться в зв'язку з порятунком історичних пам'яток. Минуле землетрус залишає часом цілком цілі будівлі, накренився через просідання грунту. Найбільш простий і очевидний спосіб випрямлення таких споруд полягає в процесі, зворотному підробці.

Пил, що осів частина будівлі піднімається домкратами, і під неї заливається бетон. Однак таке грубе механічне вплив на будову може привести до появи тріщин і небажаних деформацій. Оригінальний метод «м'якого піддомкрачування» був розроблений в Японії в Університеті Кіото. Суть цієї технології полягає в наступному.

У фундаменті будівлі просверливаются вертикальні отвори, і в них вставляються трубки для подачі розчину, причому всередині такої трубки діаметром близько 30 мм знаходиться ще одна трубка вполовину меншого діаметру. Така конструкція необхідна для роздільної подачі двох цементних розчинів. Спочатку під тиском подається розчин, який моментально застигає на стінках утворилася в грунті полусферической порожнини.

Слідом подається інший розчин, той, що застигає повільніше. Спираючись на шар вже затверділого розчину, він розбухає, злегка піднімаючи будівля. Так шляхом методичного повторення цієї процедури, шар за шаром, будівля виправляється - повільно, але в «щадному» режимі.

Так шляхом методичного повторення цієї процедури, шар за шаром, будівля виправляється - повільно, але в «щадному» режимі

На фото - знаменита вежа Демидових в місті Невьянська на Уралі.

Будівництво вежі фінансувалося Петром Першим, побудована в першій половині 18 століття відомим в Росії будівельником Акінфієв Демидовим. Висота вежі 57,5 ​​м. За даними останніх вимірювань, відхилення верхньої частини вежі від вертикалі в даний час складає 2,20 м.

Ухил вежі становить три градуси, але що дивно - шпиль знаходиться практично в вертикальному положенні. Судячи з усього, як і в випадку з Пізанської вежею, крен будівлі був помічений вже в процесі будівництва, і будівельники спробували компенсувати ухил за допомогою кладки. В результаті вежа виявилася не просто падає, але ще і викривленою.

В результаті вежа виявилася не просто падає, але ще і викривленою

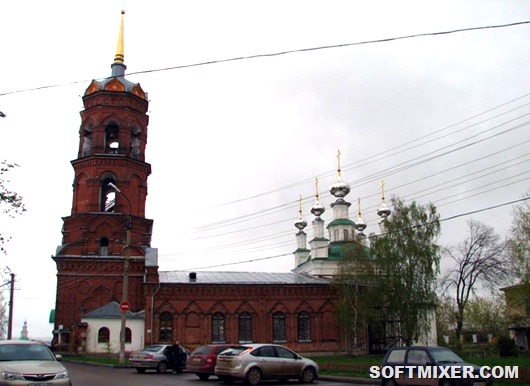

Дзвіниця Тихвінської церкви в місті Кунгур. Побудована в 1880-і роки висотою 70 метрів, вона нахилилася відразу після будівлі і має нахил в 3,5 градуса. Тихвинська церква є пам'яткою архітектури федерального значення.

Тихвинська церква є пам'яткою архітектури федерального значення

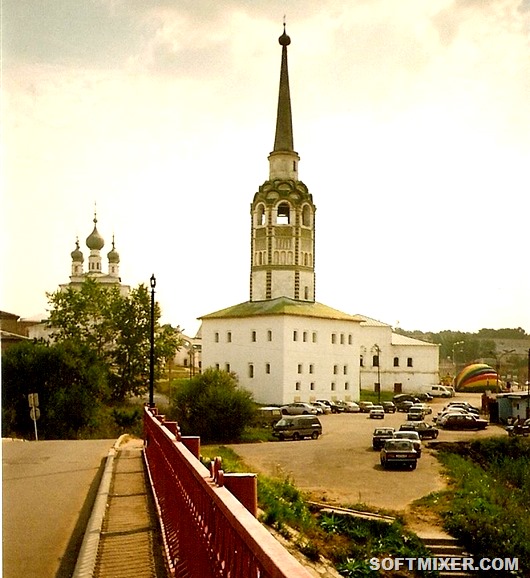

Ще одна падаюча вежа Росії - побудована в 1713 році дзвіниця в Соликамске. З інших примітних «падаючих веж» в нашій країні варто відзначити дзвіницю Івана Великого і один з архітектурних символів Казані - вежу Сююмбике. Падіння і тієї й іншої на сьогоднішній день зупинено. Щоб припинити гниття паль кремлівської дзвіниці, довелося піднімати рівень грунтових вод.

Щоб припинити гниття паль кремлівської дзвіниці, довелося піднімати рівень грунтових вод

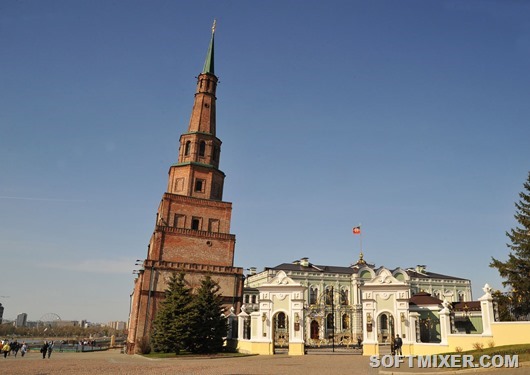

Вежа Сююмбике - одна з найпопулярніших визначних пам'яток не лише міста, а й усього Татарстану. Популярність 58-метрової стародавньої споруди забезпечує її розташування на території Казанського кремля, але і численні легенди, які з нею пов'язані. Сююмбике відноситься до так званих «падаючим» башт, причому відхилення від вертикальної осі становить майже 2 метри.

Сююмбике відноситься до так званих «падаючим» башт, причому відхилення від вертикальної осі становить майже 2 метри

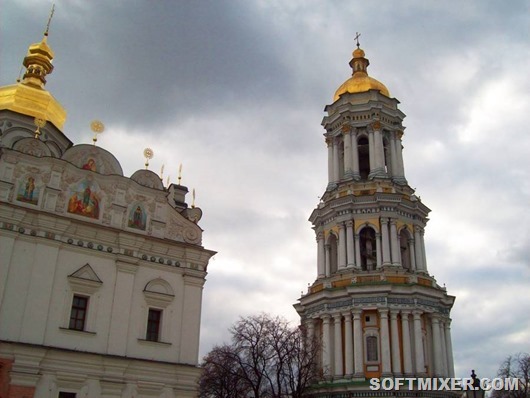

У столиці України Києві теж є падаюча пам'ятка - Велика Лаврська дзвіниця Києво-Печерської лаври. Вона була побудована в 1731-1745 роках і в наші дні відхилилася від вертикалі на 62 см в північно-східному напрямку.

Вона була побудована в 1731-1745 роках і в наші дні відхилилася від вертикалі на 62 см в північно-східному напрямку

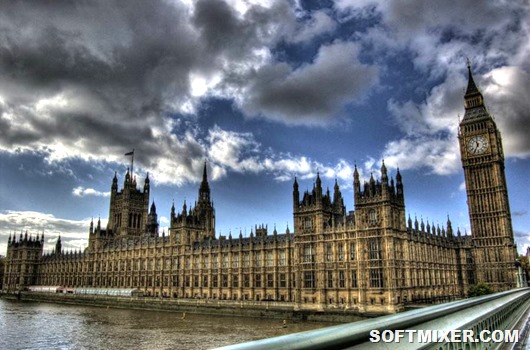

Лондонський Біг Бен - один з головних символів Англії - перетворюється в падаючу вежу. Годинникова вежа британського парламенту схилилася на північний захід на 0,26 градуса або на 43,5 см. Начебто небагато, а для англійців це вже ціла подія.

Однією з причин нестійкості вежі є підземні роботи, які ведуться в околицях регулярно, починаючи з дня побудови Біг Бена в 1853 році, передають «Вести». Щоб досягти кута нахилу Пізанської вежі символу Лондона буде потрібно близько 4 тисяч років.

Годинникова вежа Вестмінстерського палацу була побудована за проектом британського архітектора Огюста Пьюджина, висота становить 96,3 метра.

Годинникова вежа Вестмінстерського палацу була побудована за проектом британського архітектора Огюста Пьюджина, висота становить 96,3 метра

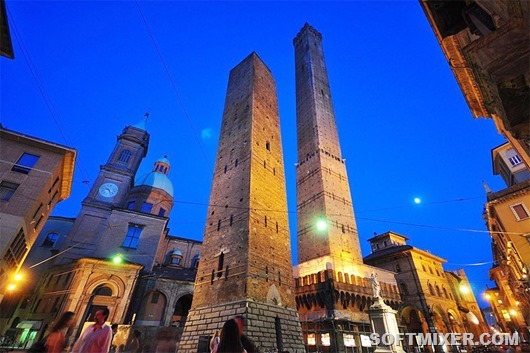

Дві вежі Асінеллі (Asinelli) і Гарісенда (Garisenda) в місті Болонья, Італія, падають незважаючи на всі старання міської влади. Велика вежа називається Asinelli, а менша але більш відхилилася від осі - Garisenda. Її відхилення вже більше 3,22 метра.

Її відхилення вже більше 3,22 метра

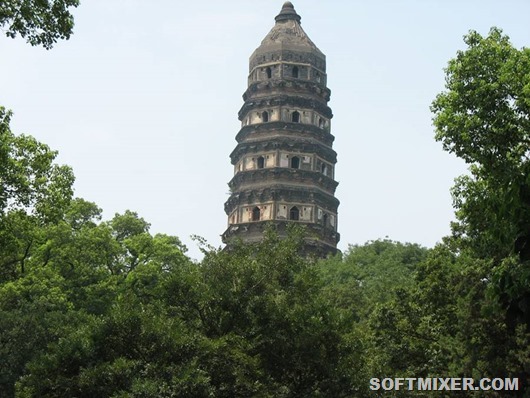

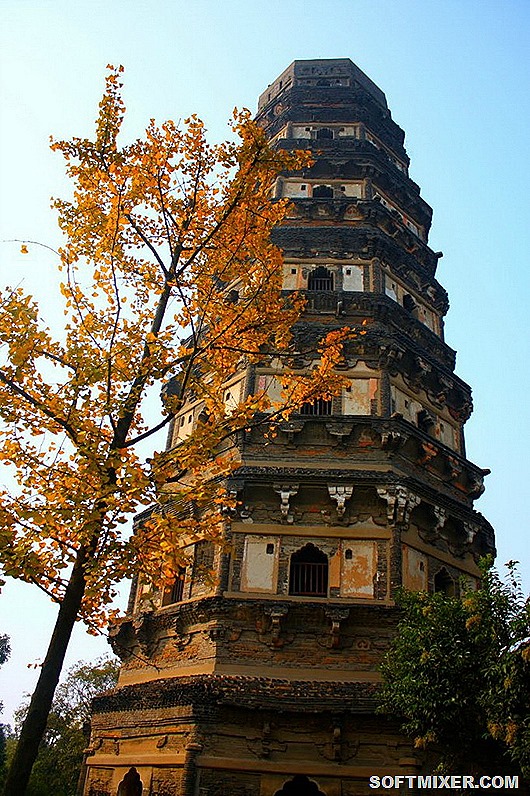

Пагода Tiger Hill або башта Huqiu розташована в місті Сучжоу, в провінції Цзянсу. Вежа була зведена в пізній період П'ятої династій (907-960 н.е.), висота її становить 47 м. Уже понад тисячу років пагода Tiger Hill продовжує крениться. Нахил вежі сьогодні становить 2,32 м.

Нахил вежі сьогодні становить 2,32 м

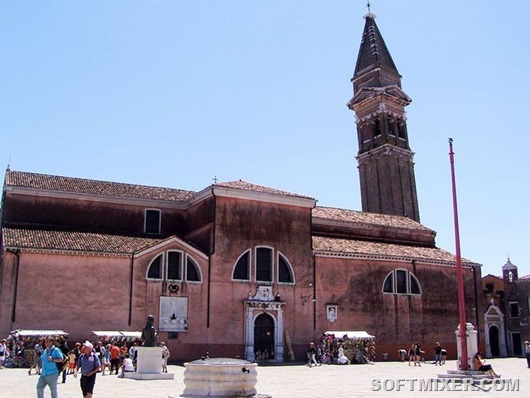

Вежа Бурано, або церква Св.Мартина на одному з венеціанських островів - Бурано, Італія. Вежа була побудована в 15 столітті. Через нестійкою острівної грунту початку кренитися. Вона не падає тільки тому, що спирається на поруч стоїть будівництво.

Вона не падає тільки тому, що спирається на поруч стоїть будівництво

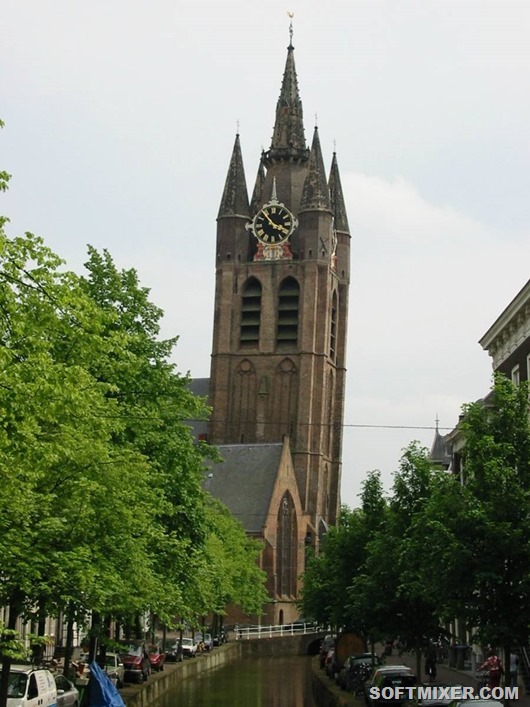

Церква Аудекерк (Oude Kerk) розташована в в старовинному центрі міста Делфт, Нідерланди. Її дзвіниця, побудована в 1350 році має висоту 75 метрів, в даний час її нахил становить 1,98 м.

Її дзвіниця, побудована в 1350 році має висоту 75 метрів, в даний час її нахил становить 1,98 м

Вежа Бедум (Bedum), Нідерланди, розташована в північному голландському місті Bedum, і теж щороку схиляється все більше і більше. При своїй висоті в 35,7 метрів вежа відхилилася від вертикалі на 2,61 м.

При своїй висоті в 35,7 метрів вежа відхилилася від вертикалі на 2,61 м

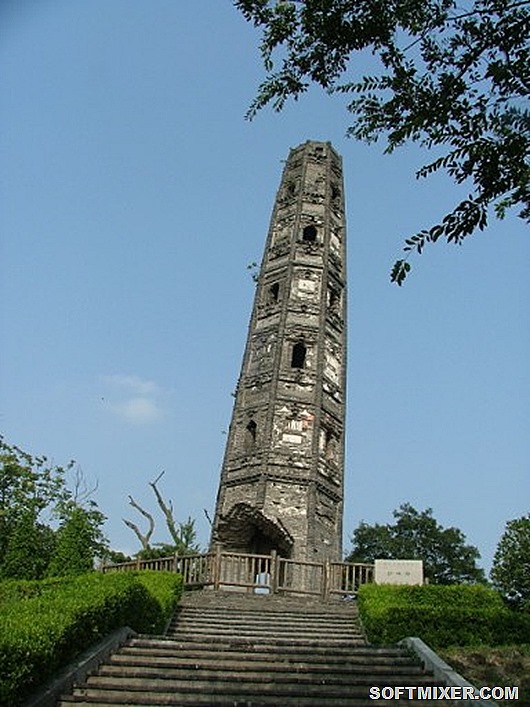

Падаючих веж чимало і в Китаї, в тому числі і таких, кут нахилу яких більше, ніж у Пізанської вежі. У шанхайському районі Сунцзян в горах Тяньма розташована вежа "Хучжу". Ця семиповерхова, восьмикутна в перерізі конструкція з цегли і каменю висотою в 18, 82 м. Була побудована на третій рік правління імператора Юаньфена династії Північна Сун (1079 г.), майже на сто років раніше Пізанської вежі.

В даний час вона відхилена на схід на 2, 28 м. Під кутом 6, 63 градуса до горизонту, тоді як Пізанська вежа нахилена всього на 5,2 градуса. Кажуть, що домінуючі в цій місцевості південно-східні вітри дмуть якраз в напрямку, протилежному нахилу вежі, саме це є головною причиною, яка перешкоджає її падіння.

Кажуть, що домінуючі в цій місцевості південно-східні вітри дмуть якраз в напрямку, протилежному нахилу вежі, саме це є головною причиною, яка перешкоджає її падіння

Падаюча башта "Хуцю" висотою в 47 метрів, семиповерхова, восьмикутна, споруджена з чорного цегли. Її будівництво почалося на шостий рік правління Сяньде династії Пізня Чжоу (959 р) і було завершено на другий рік правління Цзяньлуна династії Північна Сун, (961 м) Цією вежі понад тисячу років, вона є найдавнішим великим цегляним будовою на території на південь від річки Янцзи.

При її будівництві фундамент просів, пізніше неодноразово робилися спроби ремонту, але стримати нахил так і не вдалося. У 1981 році була проведена серія робіт по зміцненню вежі, в результаті яких, нарешті, вдалося взяти під контроль нахил. В даний час кут нахилу і ступінь просідання вежі визначені як стабільні. Центр верхньої частини вежі відстоїть від центру підстави вежі на 2, 32 м., Кут нахилу становить 2,47 градуса.

Крім Хуцю в країні є ще кілька "падаючих" споруд.

Крім Хуцю в країні є ще кілька падаючих споруд

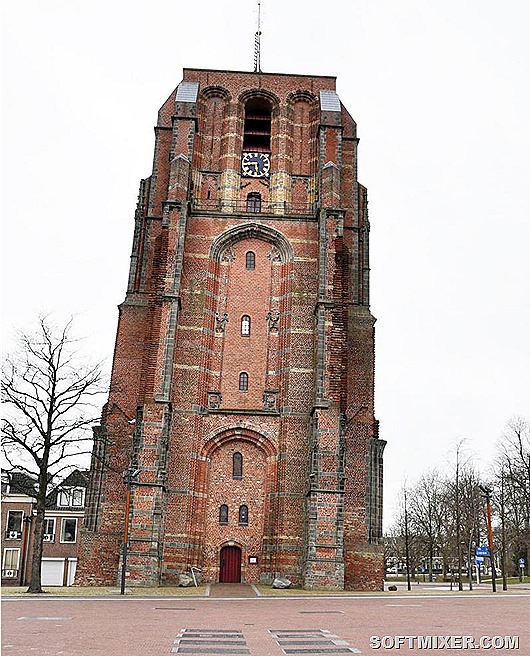

Ще один доказ того, що похилі вежі можна зустріти майже в будь-якій країні. Церковну вежу Олдехове в Леувардене (Голландія) почали зводити в 1529 році, але будівництво було зупинено на позначці 40 м. Крен виявився ще раніше, але всі спроби виправити зміщення будівлі за допомогою кладки до успіху не привели.

Крен виявився ще раніше, але всі спроби виправити зміщення будівлі за допомогою кладки до успіху не привели

Люди так зачаровані падаючими будівлями, що часом споруджують їх імітації. Офіс-білдингу Capital Gate в Абу-Дабі падіння не загрожує. Він стоїть на сталевих палях, заглиблених на 30 м в піщаний грунт, а зовні конструкцію підтримує зовнішній каркас у вигляді сітки з трикутними осередками.

Capital Gate входить в Книгу рекордів Гіннесса як вежа з найбільшим нахилом у світі. Кут нахилу складає 18 градусів. На відміну від інших споруд в цій статті, хмарочос був спеціально спроектований і побудований з нахилом. Ось тільки навіщо? Щоб здивувати світ по-арабськи? http://www.softmixer.com/2018/07/blog-post_11.html#more
